Если вы думали, что системы автоматического полива и туманообразования используются только в частных садах или на промышленных территориях, то этот проект полностью меняет представление о возможностях современной инженерии.
Команда IQpoliv приняла участие в масштабном проекте Правительства Москвы «Лето в Москве». Всего в рамках этого столичного движения под вертикальное и ландшафтное озеленение попали 40 локаций, а флагманской площадкой стала Болотная площадь в самом центре мегаполиса.
Команда IQpoliv приняла участие в масштабном проекте Правительства Москвы «Лето в Москве». Всего в рамках этого столичного движения под вертикальное и ландшафтное озеленение попали 40 локаций, а флагманской площадкой стала Болотная площадь в самом центре мегаполиса.
Проект задумывался как временная летняя концепция, которая функционировала до начала сентября, после чего все оборудование было аккуратно демонтировано.

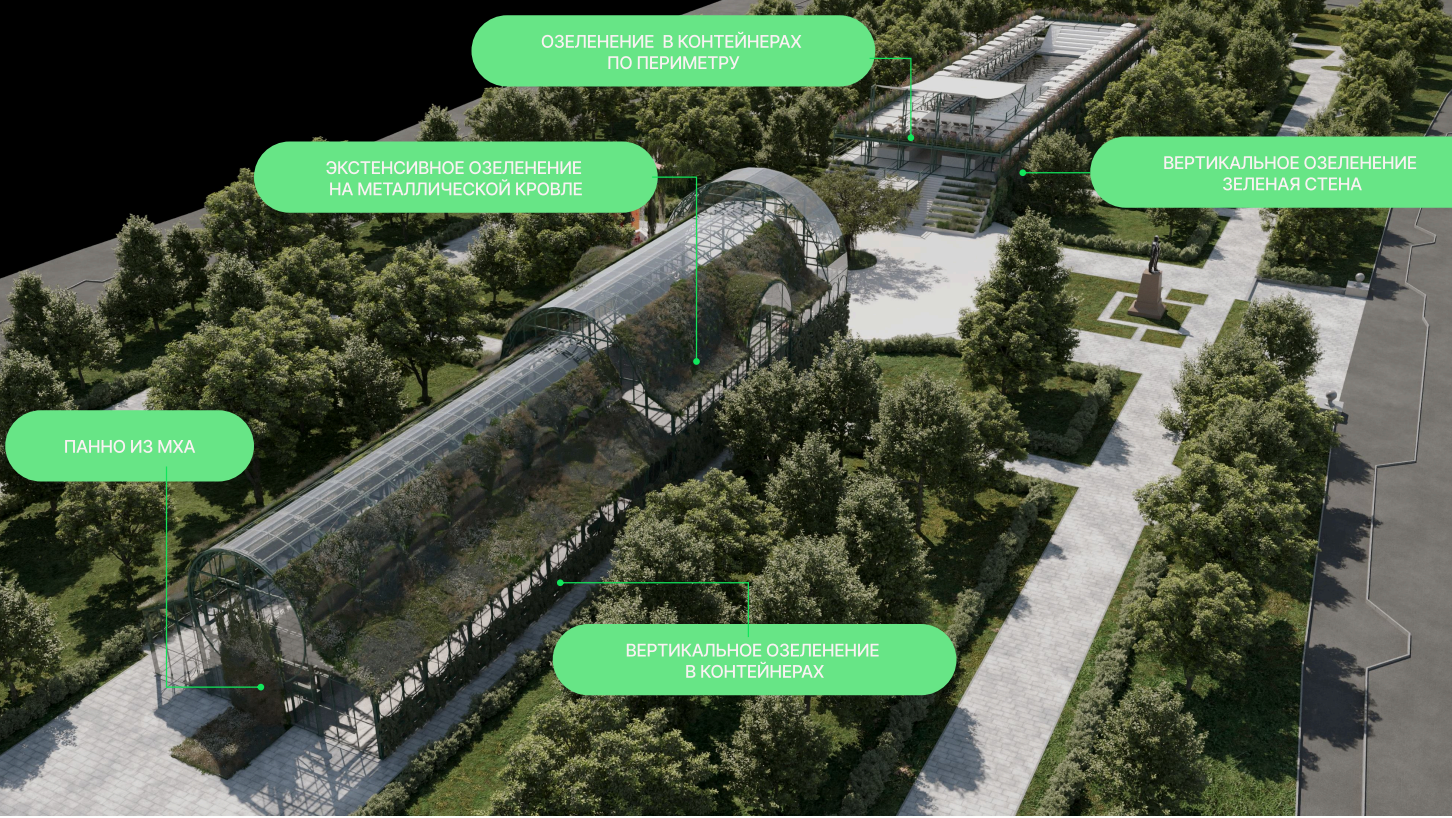

Вся система автоматического орошения и туманообразования на объекте была разделена на шесть независимых зон (три работают внутри здания вокзала, три — снаружи) и три магистрали с туманом. Вода поступала напрямую от городского водопровода Мосводоканала, поэтому были установлены фильтры грубой очистки воды. За создание тумана отвечали три туманообразующих насоса высокого давления.
На уличных зонах дополнительно был задействован датчик дождя. Если начинался естественный дождь, датчик намокал и автоматически блокировал работу полива на фасаде здания и на входном панно, исключая переувлажнение почвы.
На уличных зонах дополнительно был задействован датчик дождя. Если начинался естественный дождь, датчик намокал и автоматически блокировал работу полива на фасаде здания и на входном панно, исключая переувлажнение почвы.
Главный арт-объект: супердерево «Эйва» из фильма «Аватар»
Настоящим гвоздем программы и центральным элементом всей Болотной площади стало гигантское дерево, созданное по мотивам дерева Эйва из фильма «Аватар». Это сложнейший конструктив, над которым работала команда из 60 человек: дизайнеры, декораторы и инженеры.
Дерево частично живое — в его каркас было вплетено огромное количество растений, которые продолжали развиваться прямо на конструкции благодаря нашей системе жизнеобеспечения. На интеграцию полива и тумана в этот арт-объект у нашей бригады из двух человек ушло 5 дней непрерывной работы.
Дерево частично живое — в его каркас было вплетено огромное количество растений, которые продолжали развиваться прямо на конструкции благодаря нашей системе жизнеобеспечения. На интеграцию полива и тумана в этот арт-объект у нашей бригады из двух человек ушло 5 дней непрерывной работы.

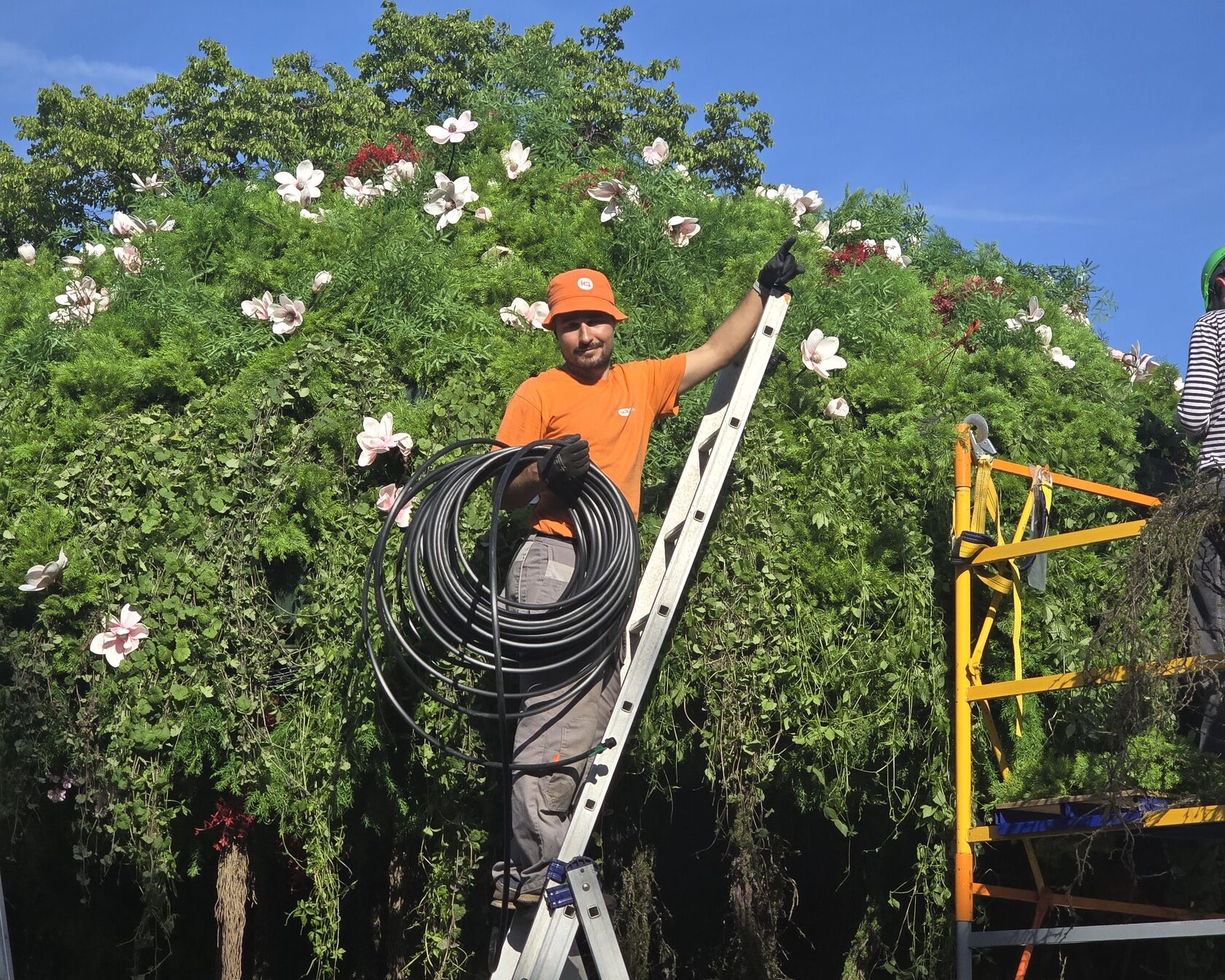

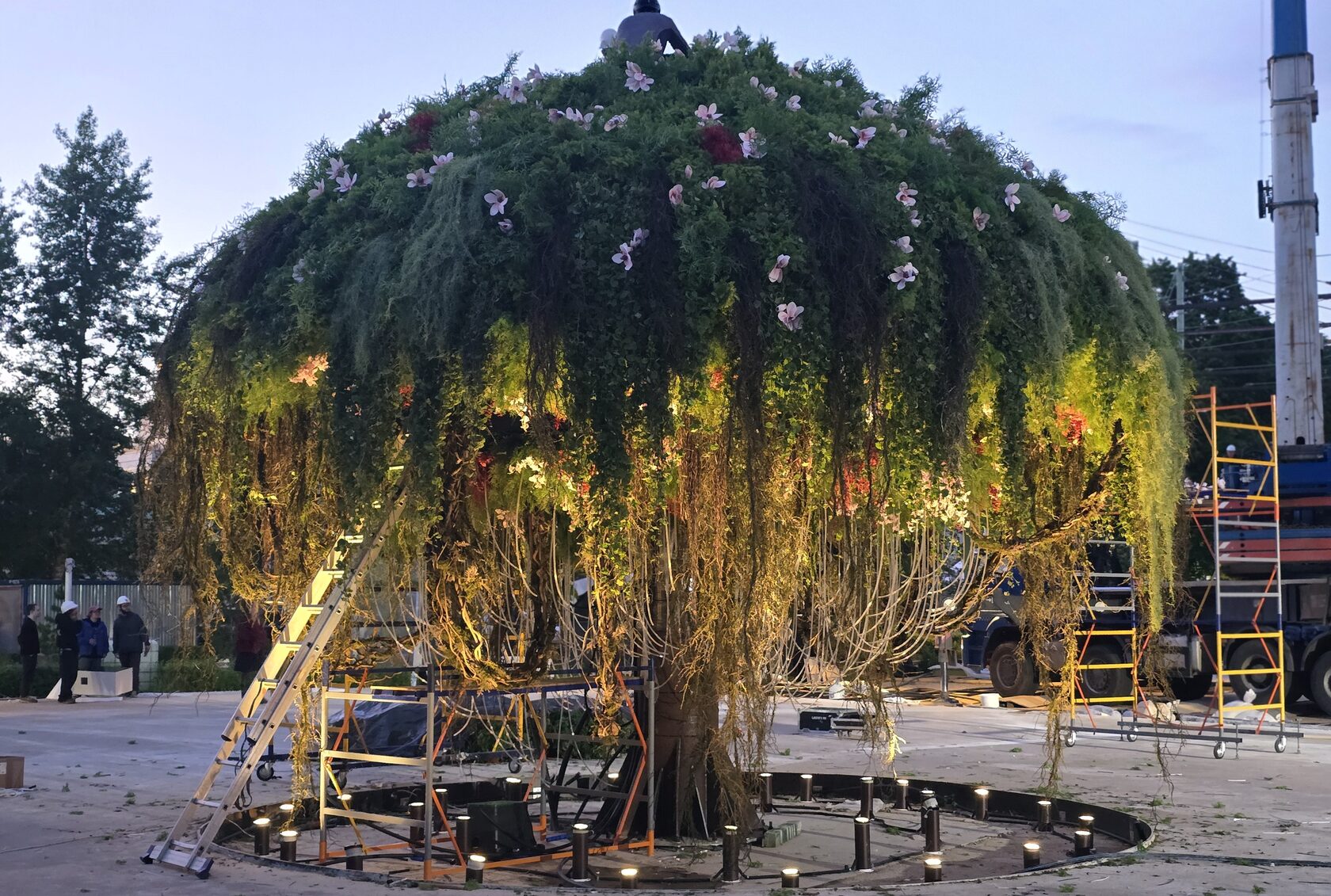

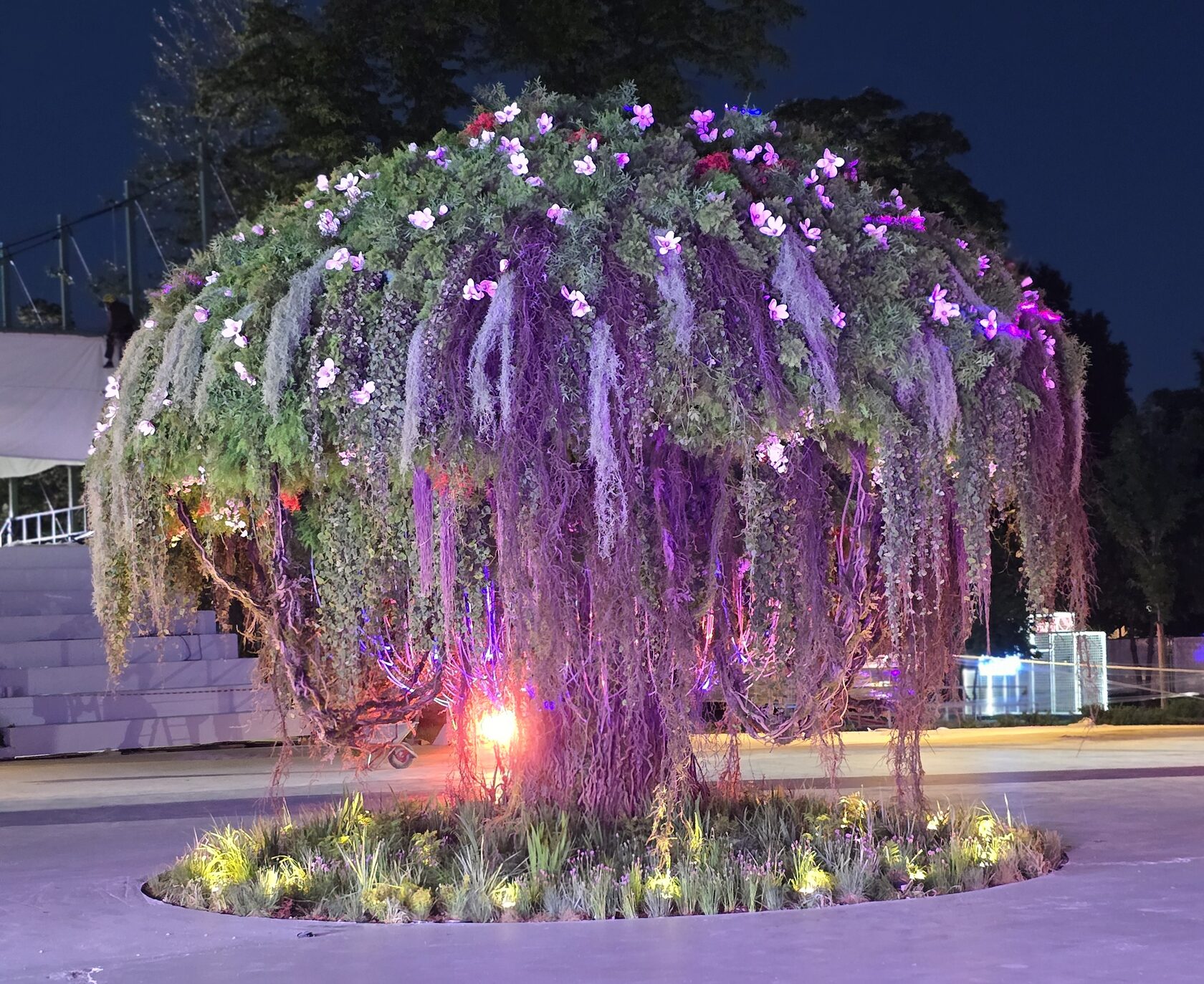

Интеграция системы в дерево Эйва

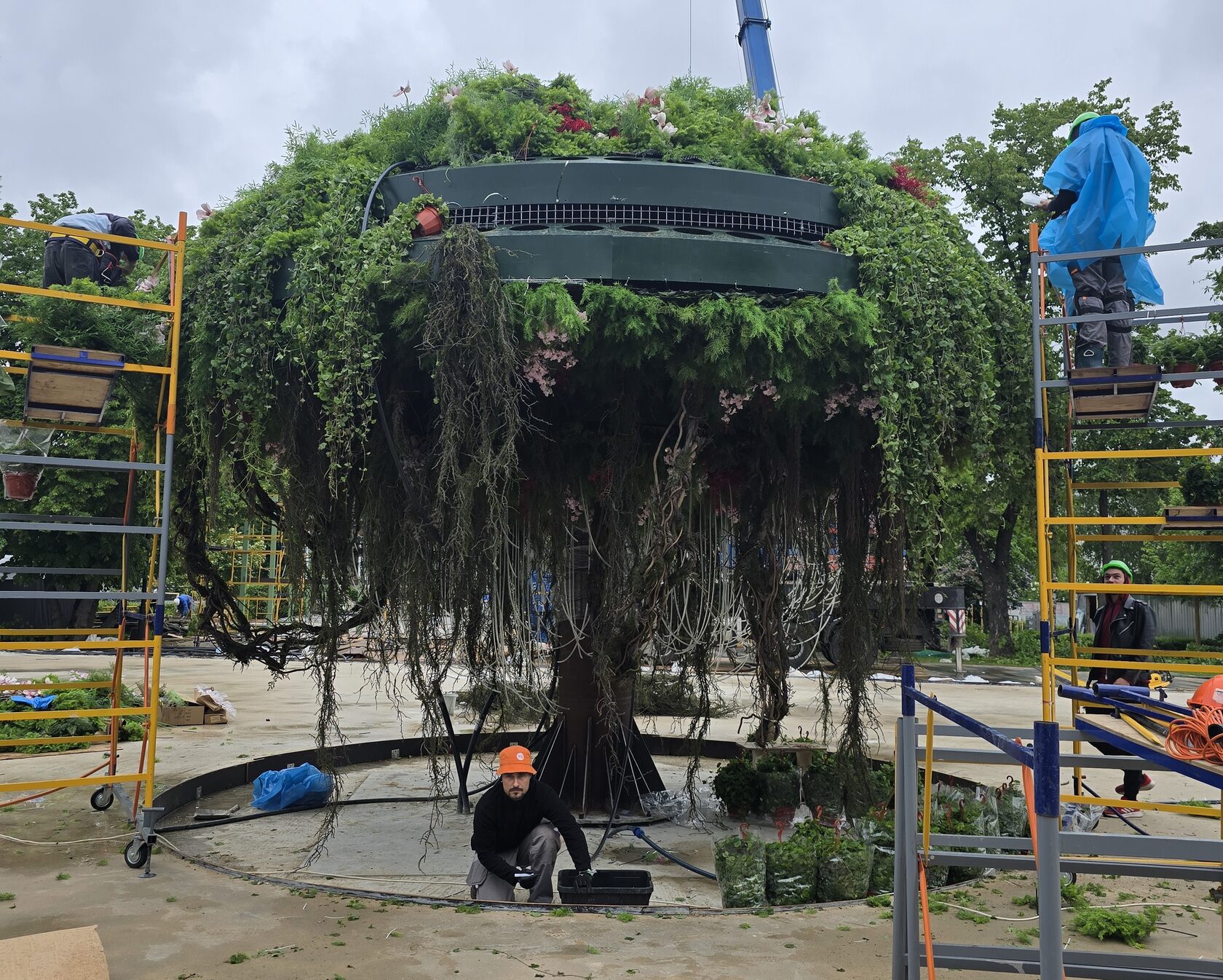

Процесс монтажа и готовый результат.
Под это супердерево было выделено четыре независимые технологические зоны, управляемые беспроводным контроллером Hunter Node через Bluetooth с мобильного телефона:
В каждый отдельный горшок, встроенный в крону дерева, была заведена индивидуальная микрокапельница на специальной стойке, подающая строго необходимый объем воды. А система тумана окутывала крону влажной дымкой, охлаждая воздух и приводя в восторг гуляющих вокруг детей и взрослых. В вечернее время эффект усиливался лазерами с крыши здания и светящимися лианами из оптоволокна.
- Верхний ярус кроны: полив свисающих живых растений, расположенных в два ряда в специальных отверстиях конструкции.
- Внутренний ярус кроны: орошение растений второго яруса, которые интегрированы внутрь каркаса дерева.

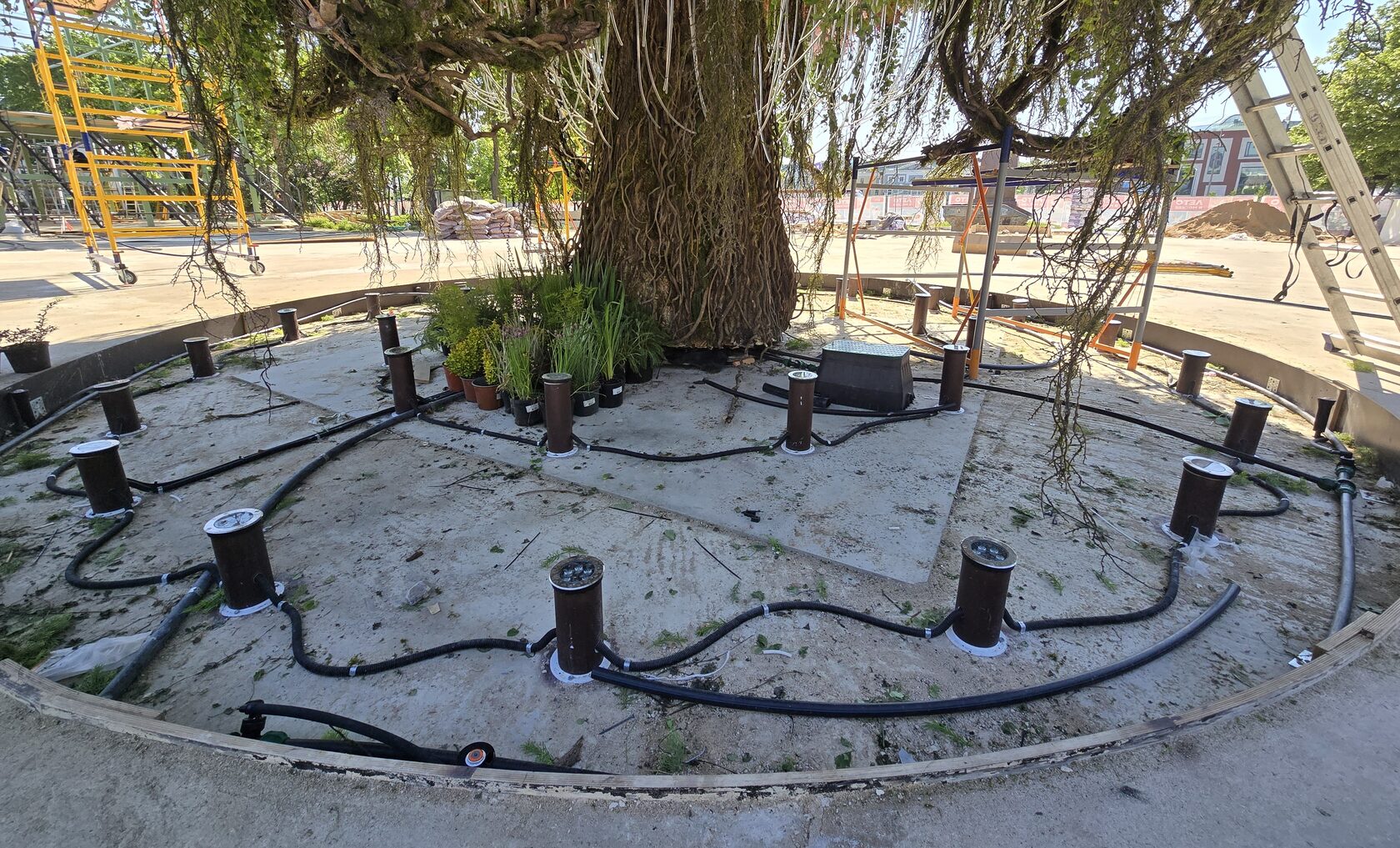

- Капельный полив приствольного круга: микрокапельная система, уложенная в большой клумбе под деревом, где находится более 500 горшков с растениями.
- Дождевание по периметру клумбы: зона со стандартными форсунками для смачивания поверхности и невысокой растительности у ствола.
В каждый отдельный горшок, встроенный в крону дерева, была заведена индивидуальная микрокапельница на специальной стойке, подающая строго необходимый объем воды. А система тумана окутывала крону влажной дымкой, охлаждая воздух и приводя в восторг гуляющих вокруг детей и взрослых. В вечернее время эффект усиливался лазерами с крыши здания и светящимися лианами из оптоволокна.

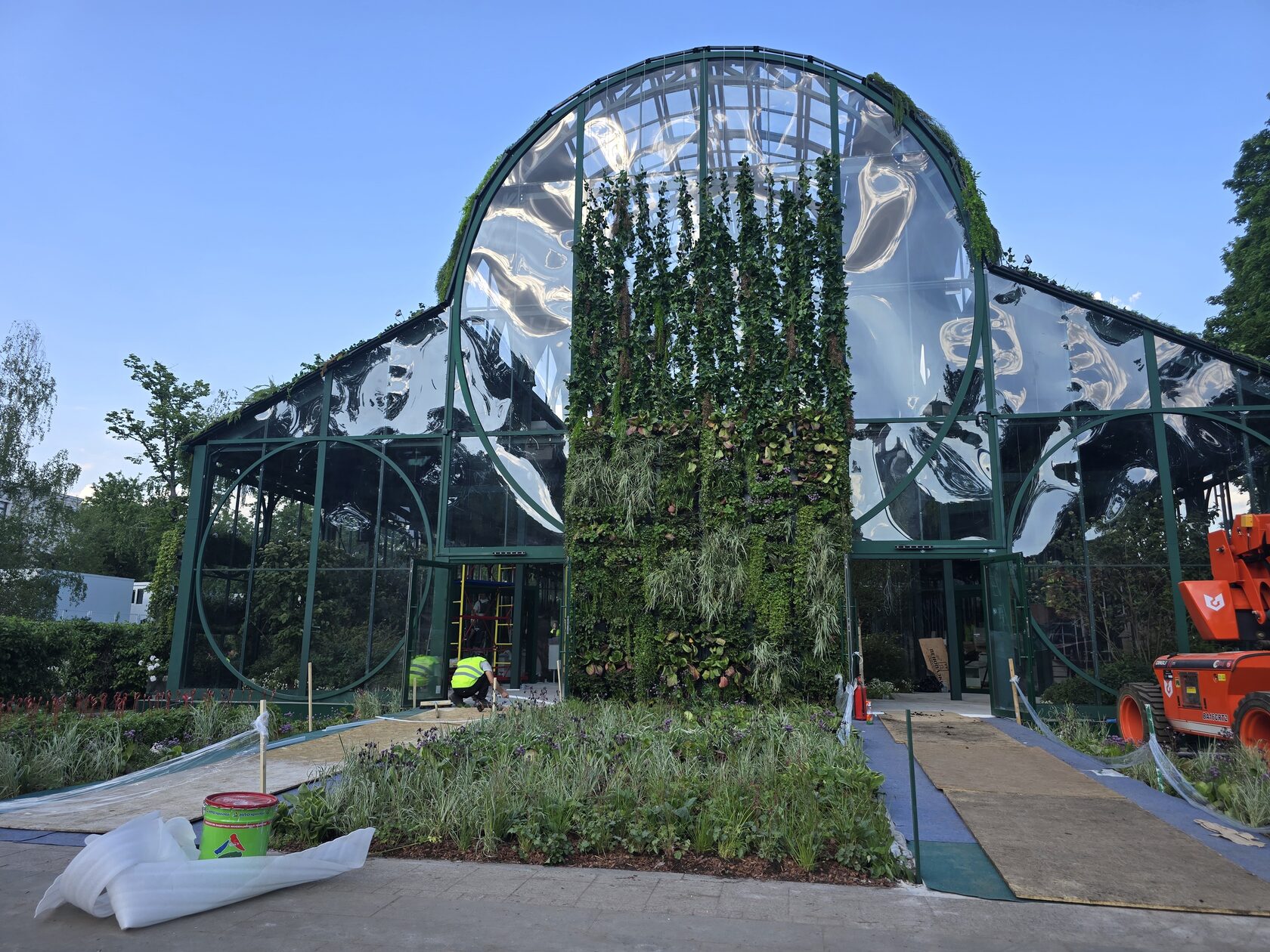

Вертикальное панно и клумбы входной группы
При входе в главное здание посетителей встречало роскошное живое панно на стене и три густо засаженные клумбы. Зеленая стена была устроена на каркасе из прочно зафиксированной влагостойкой фанеры, к которой саморезами были прикреплены пластиковые горшки с растениями.
При проектировании полива вертикальной стены мы столкнулись с закономерным физическим свойством: вода под действием силы тяжести неизбежно стекает по дренажному полотну сверху вниз. Из-за этого нижние ряды растений всегда получают дополнительную влагу от верхних ярусов. Чтобы уравновесить баланс и обеспечить равномерное распределение воды, мы применили разную плотность точек полива:
- В самые верхние горшки заведено по 6 микрокапельниц;
- В средние ярусы — по 5 микрокапельниц;
- В нижние ряды — по 4 микрокапельницы.
Фотографии с объекта

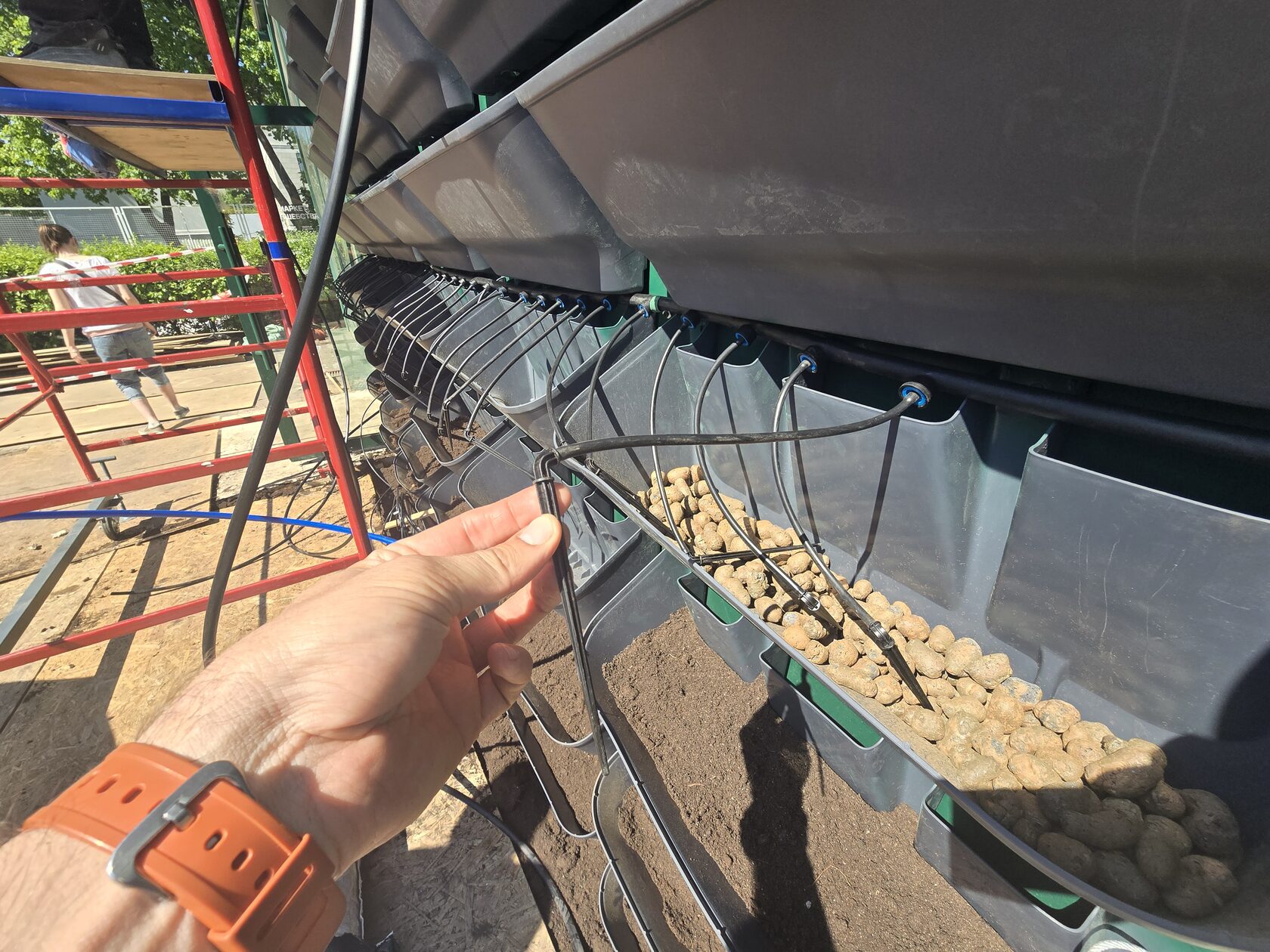

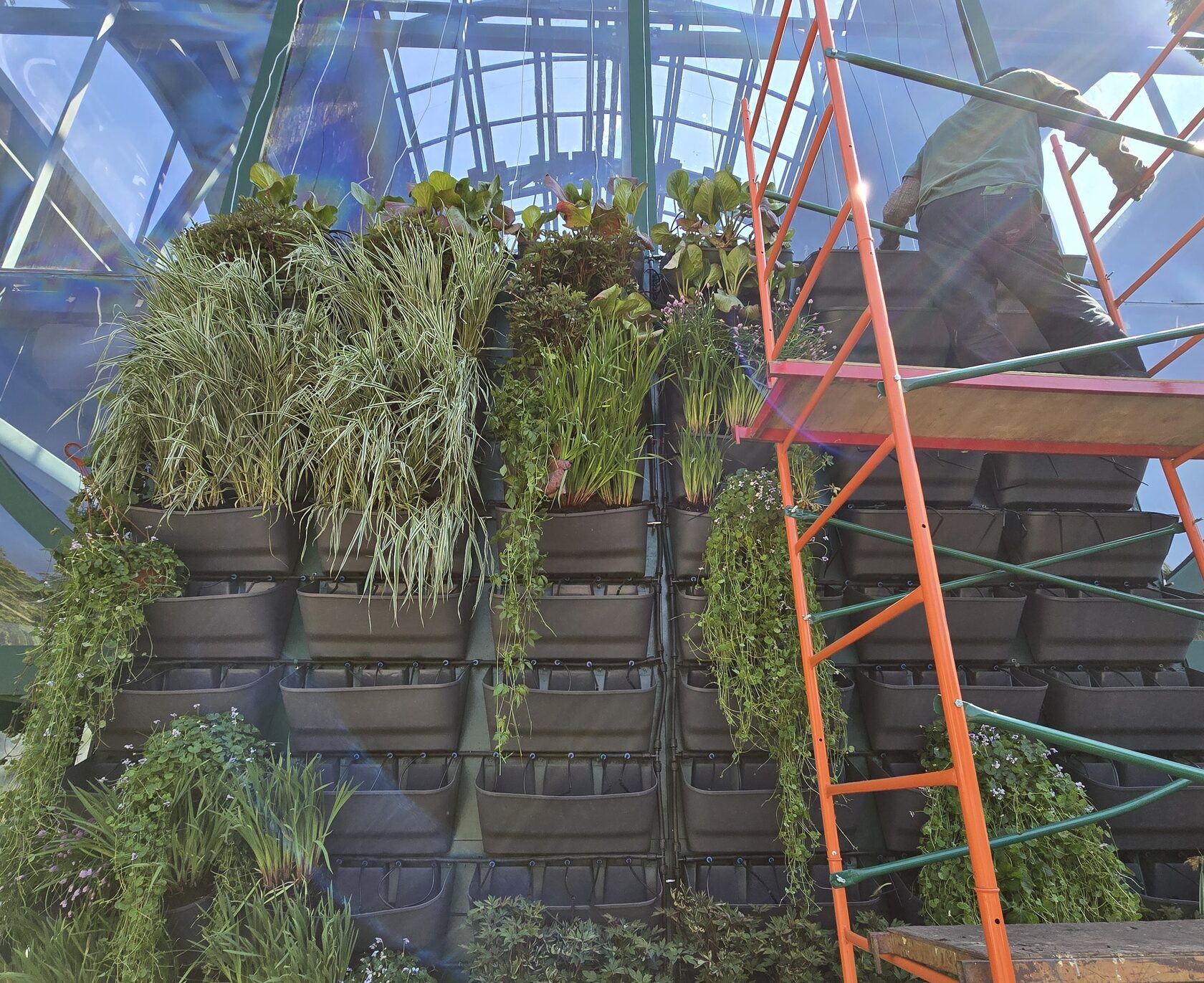

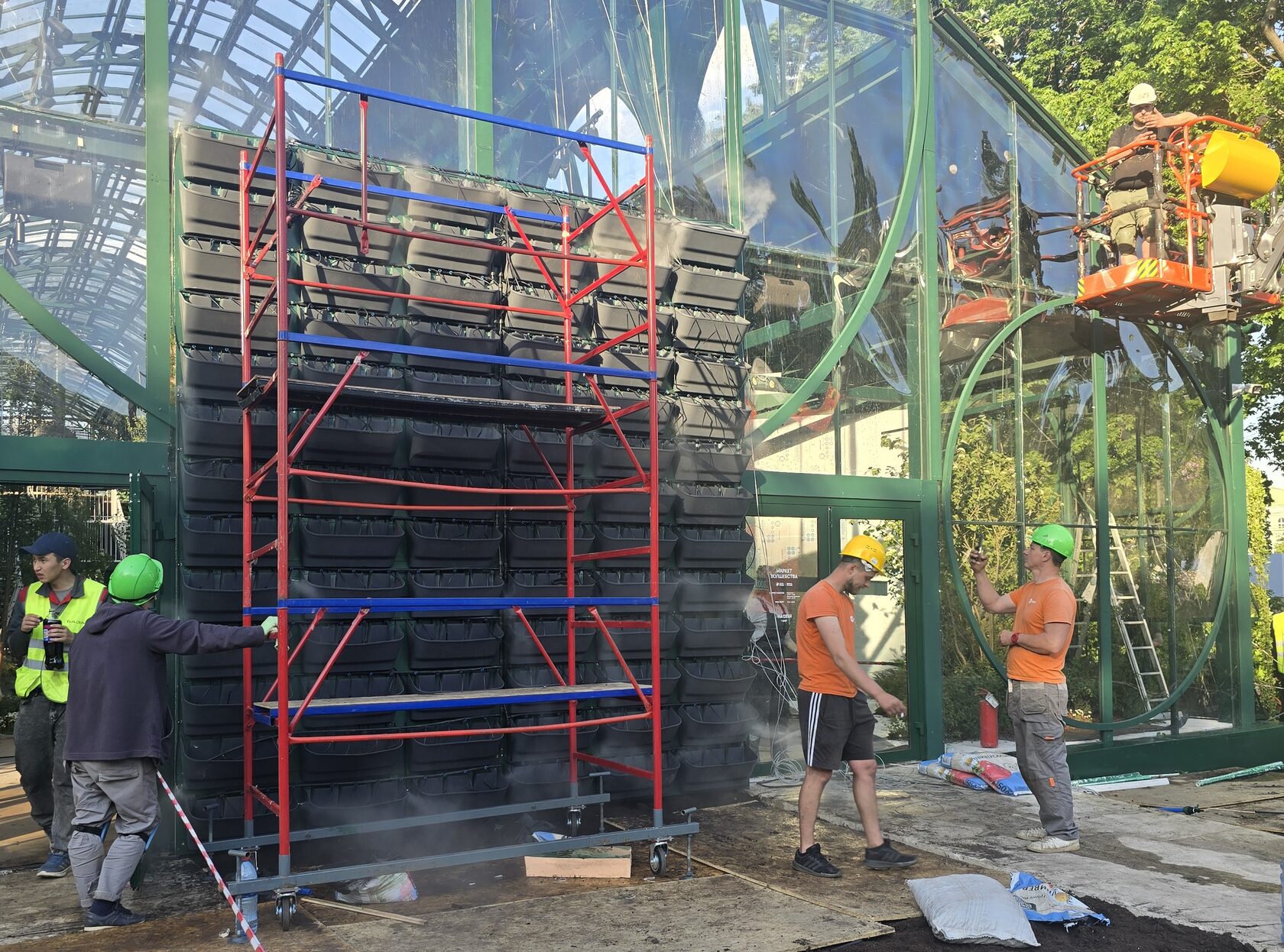

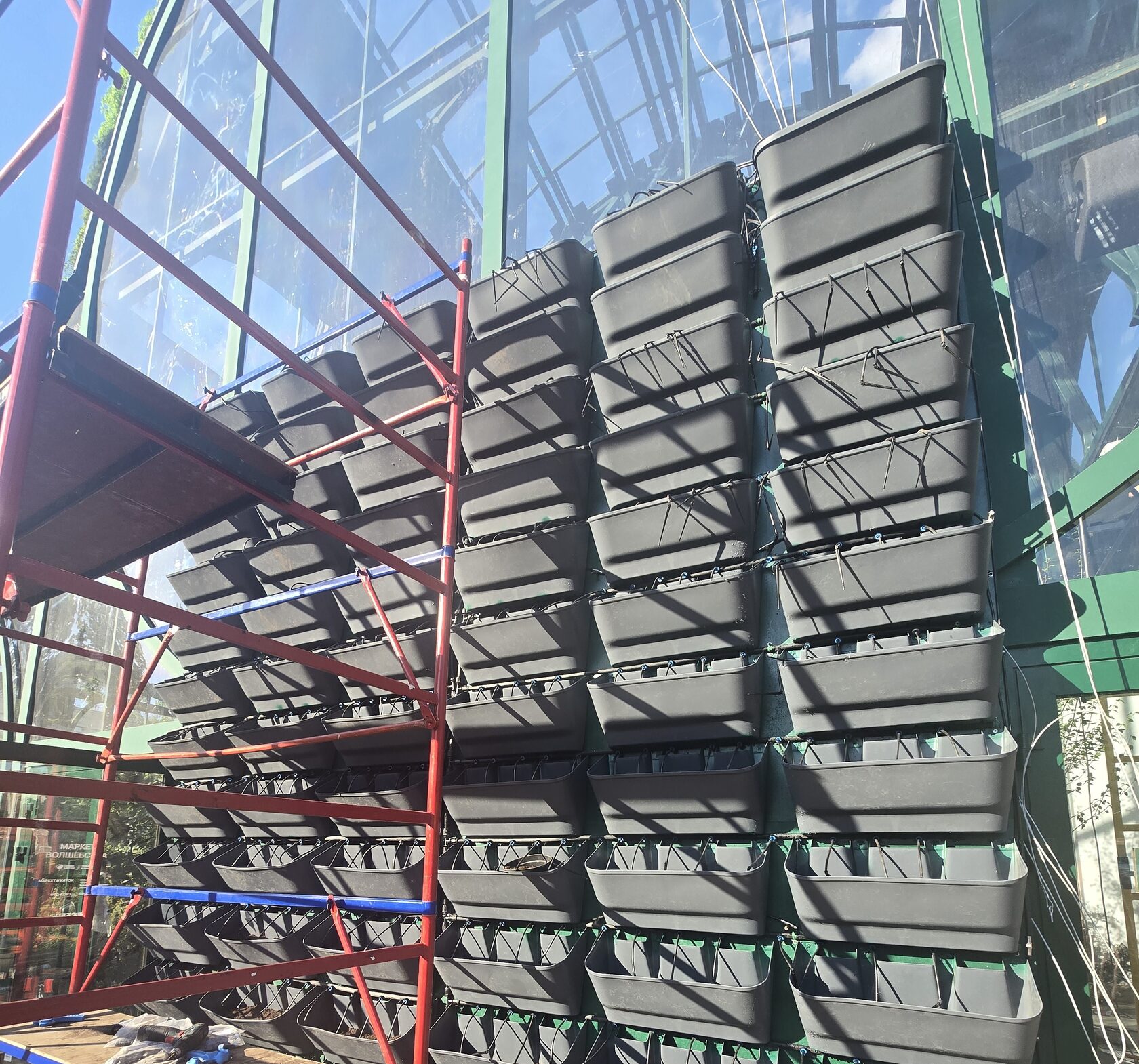

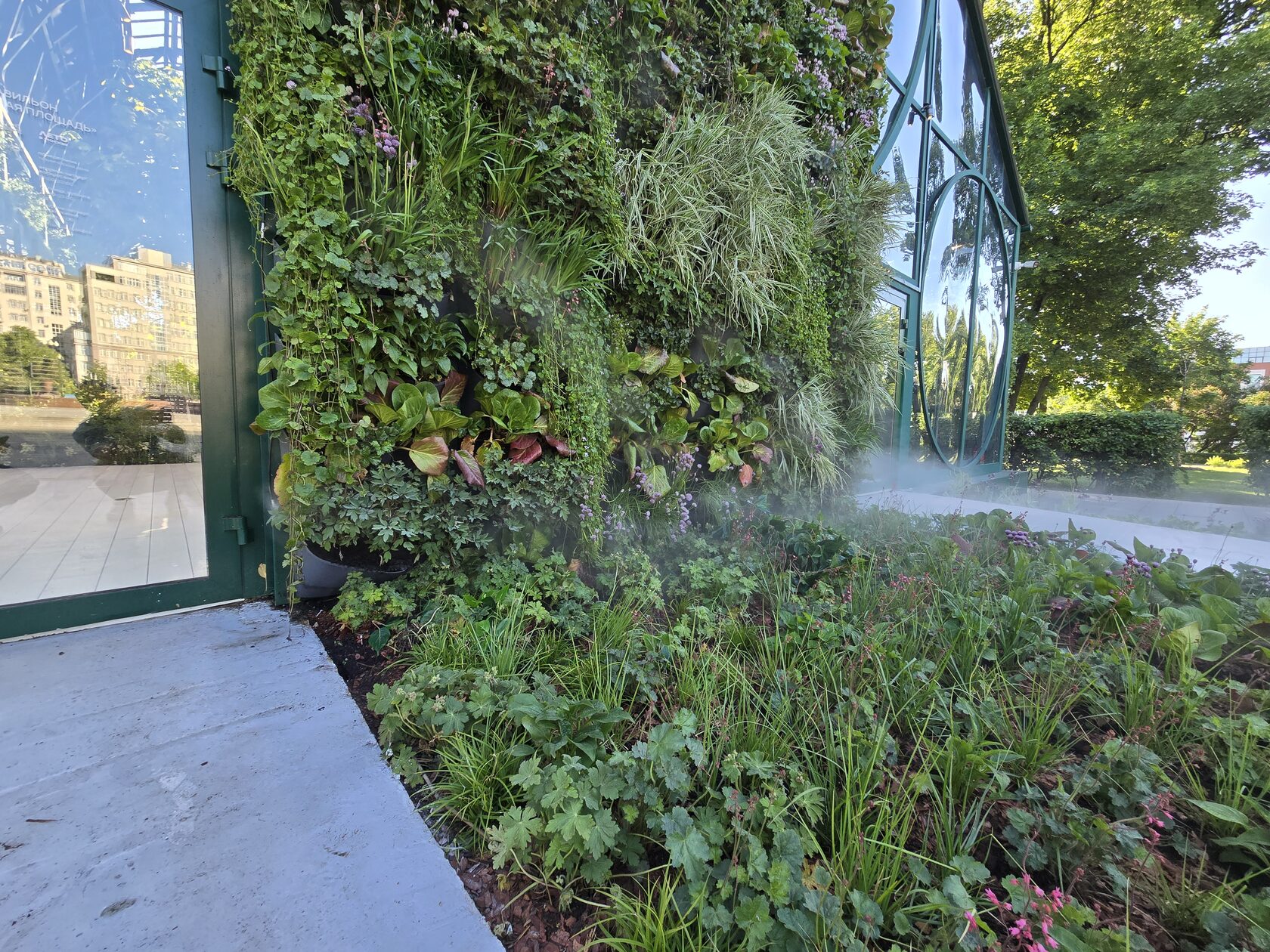

Вертикальное панно и клумбы входной группы.

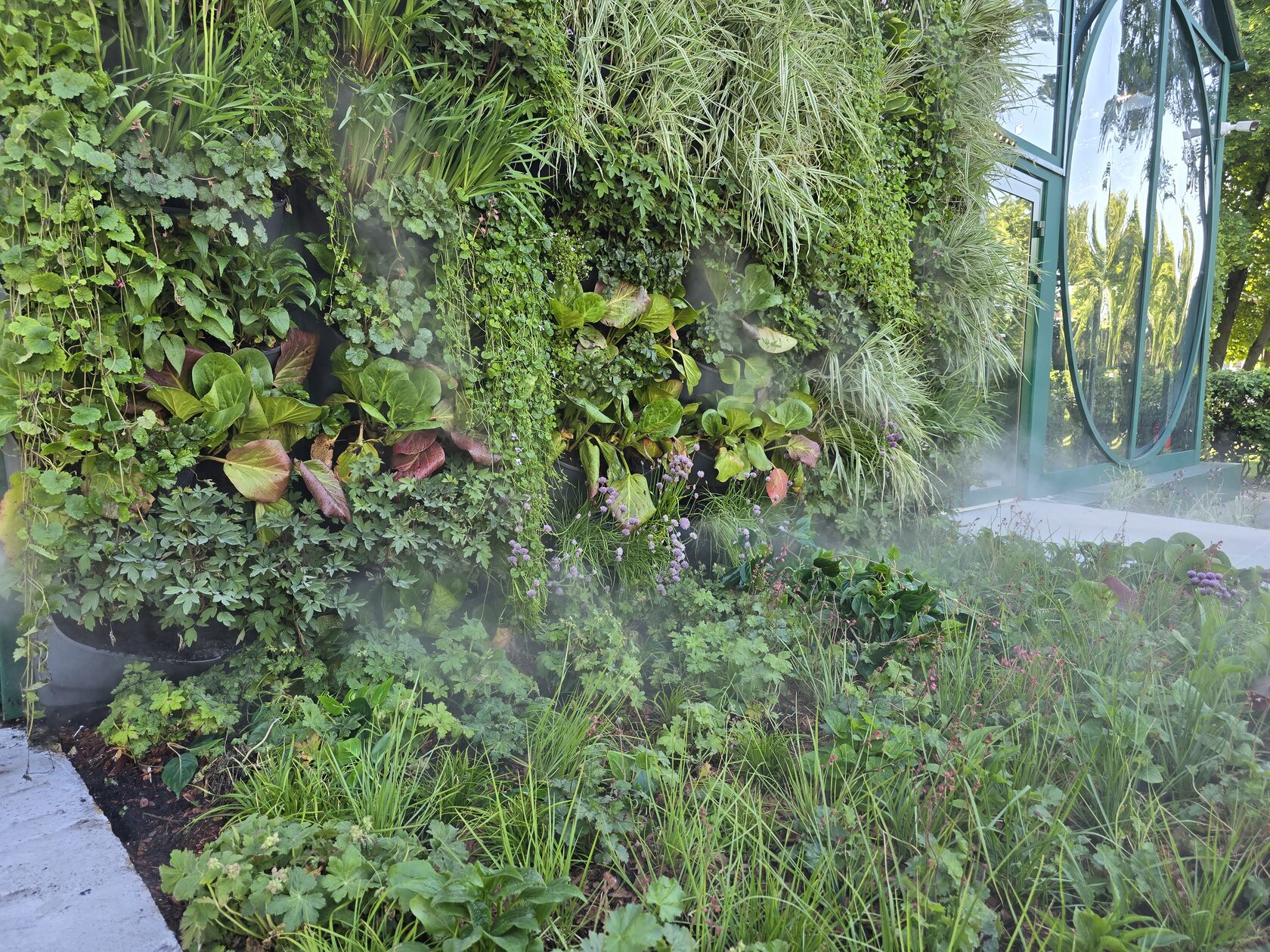

В само полотно также была интегрирована система туманообразования. Часть форсунок была снабжена специальными удлинителями, которые пробивали густую завесу листьев и создавали аккуратную дымку поверх растений.

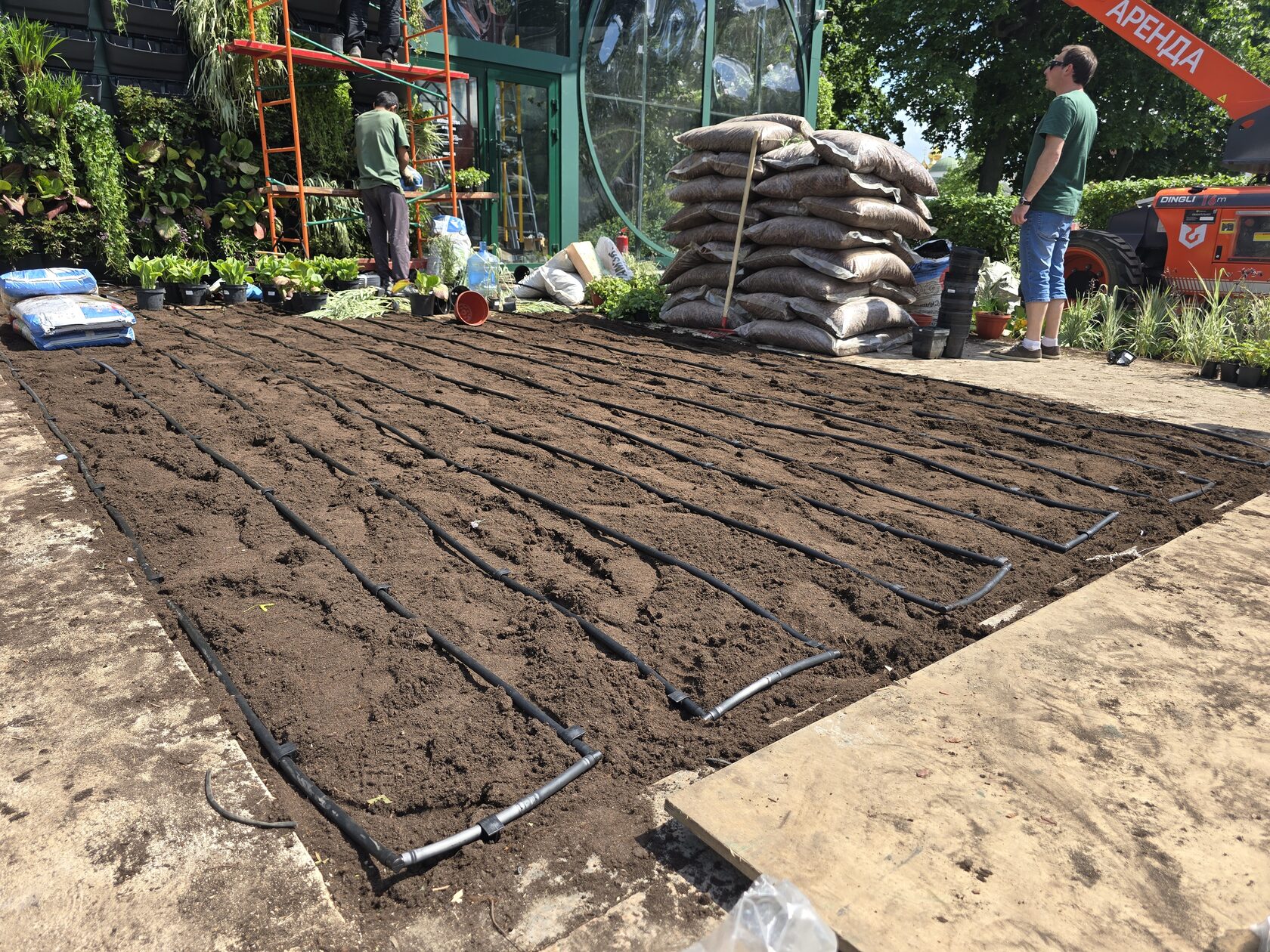

Три прилегающие клумбы поливались классическим капельным шлангом, который мы раскладывали параллельно с работой ландшафтных озеленителей.
Три прилегающие клумбы поливались классическим капельным шлангом, который мы раскладывали параллельно с работой ландшафтных озеленителей.
Скрытый полив фасада на набережной
Следующая масштабная задача — фасадная часть здания вокзала со стороны набережной. Протяженность панно здесь составляет 68 метров, а растения были высажены в 3 и 4 яруса. В каждом кашпо было по 2 трубки с расходом воды по 2 литра в час.
Весь этот огромный периметр был подключен на одну зону и работал от одного электромагнитного клапана, а совокупный расход всей протяженности капельного шланга составлял около 40 литров в минуту. Также мы продумали систему дренажа для слива дождевой и поливочной воды, которая могла накапливаться в горшках на верхних ярусах.
Весь этот огромный периметр был подключен на одну зону и работал от одного электромагнитного клапана, а совокупный расход всей протяженности капельного шланга составлял около 40 литров в минуту. Также мы продумали систему дренажа для слива дождевой и поливочной воды, которая могла накапливаться в горшках на верхних ярусах.
Фотографии с объекта

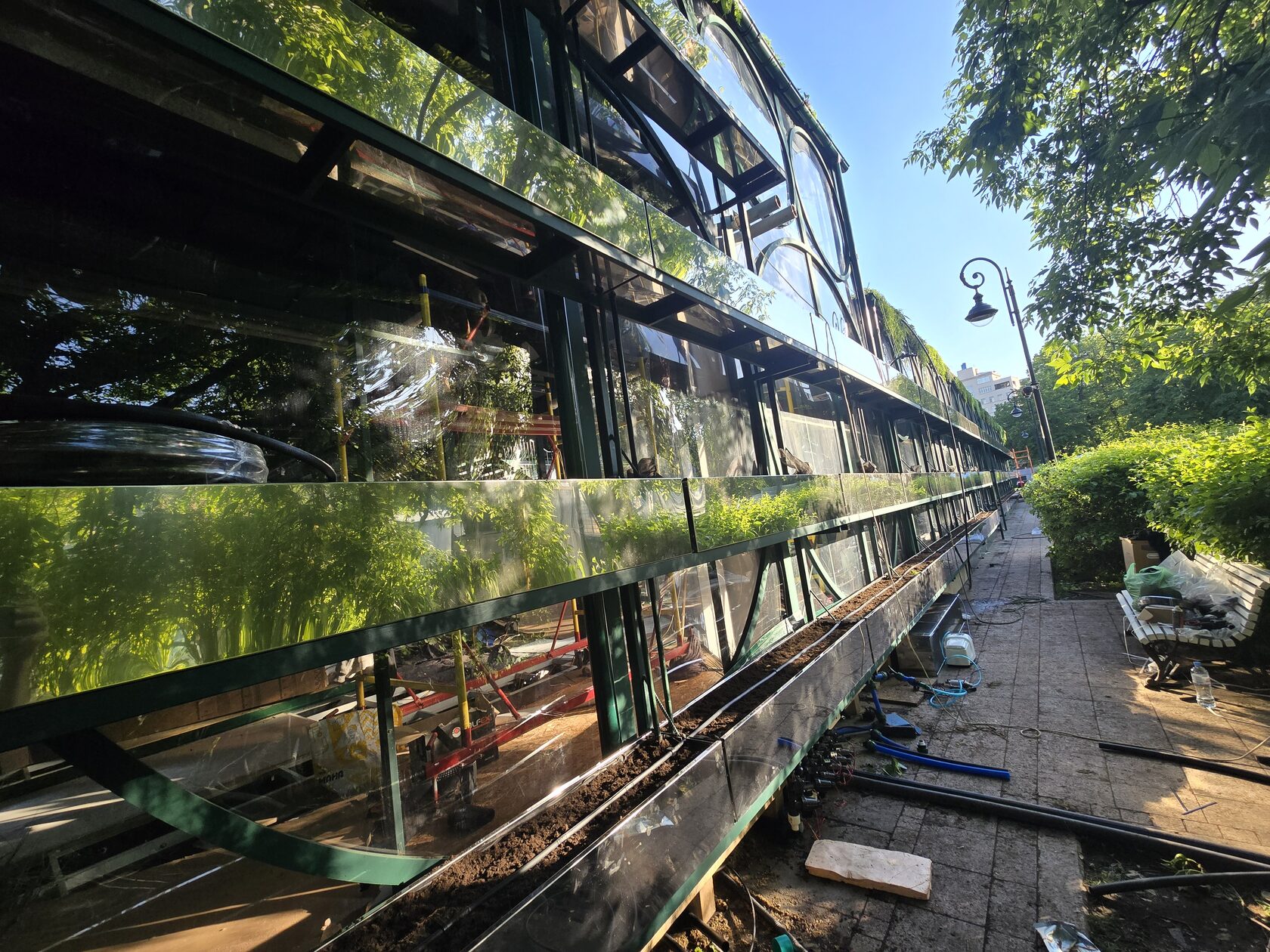

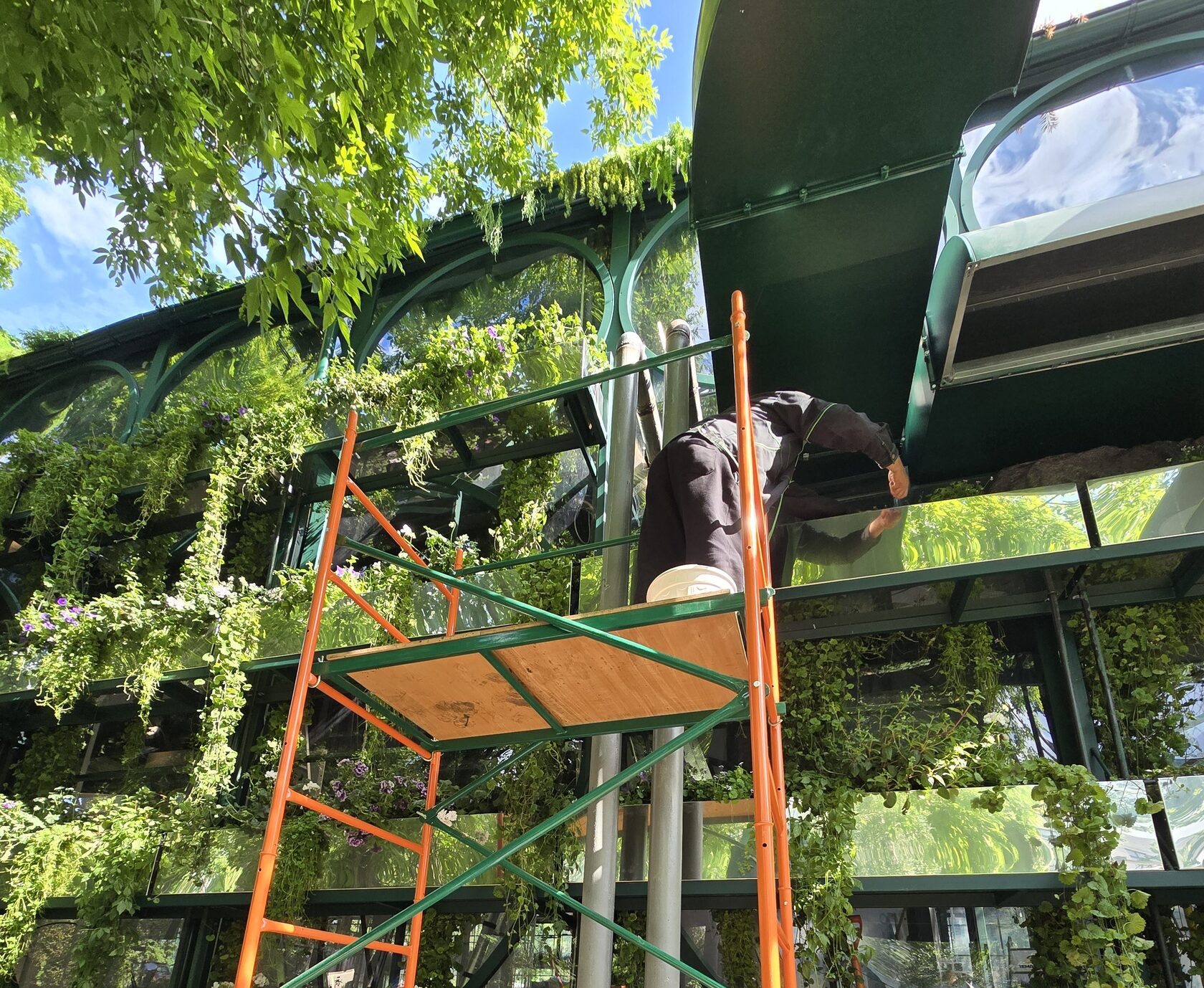

Монтаж на фасадной части здания
Зеленая роща внутри здания вокзала
Внутри прозрачного павильона вокзала, где растения буквально прорастают «из-под пола», мы создали настоящий тропический микроклимат. Все основные трубы 32-го диаметра были спрятаны под настилом до укладки чистовых полов.

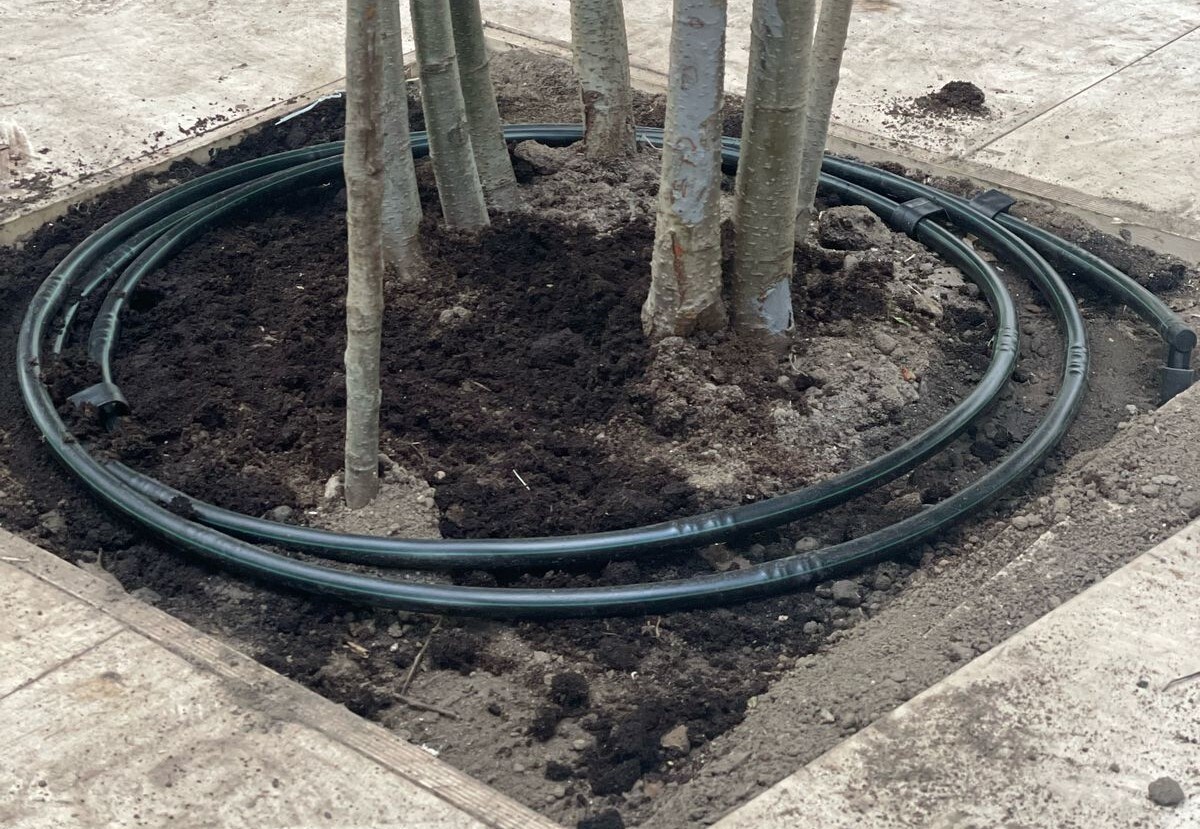

Внутри интерьерных клумб была система капельного полива — трубки со встроенными капельницами в два ряда (расход 2 литра в час, шаг 33 см). Чтобы крупные деревья получали необходимый объем влаги, вокруг каждого мы уложили по 3–4 кольца капельного шланга.
Внутри интерьерных клумб была система капельного полива — трубки со встроенными капельницами в два ряда (расход 2 литра в час, шаг 33 см). Чтобы крупные деревья получали необходимый объем влаги, вокруг каждого мы уложили по 3–4 кольца капельного шланга.
Фотографии с объекта

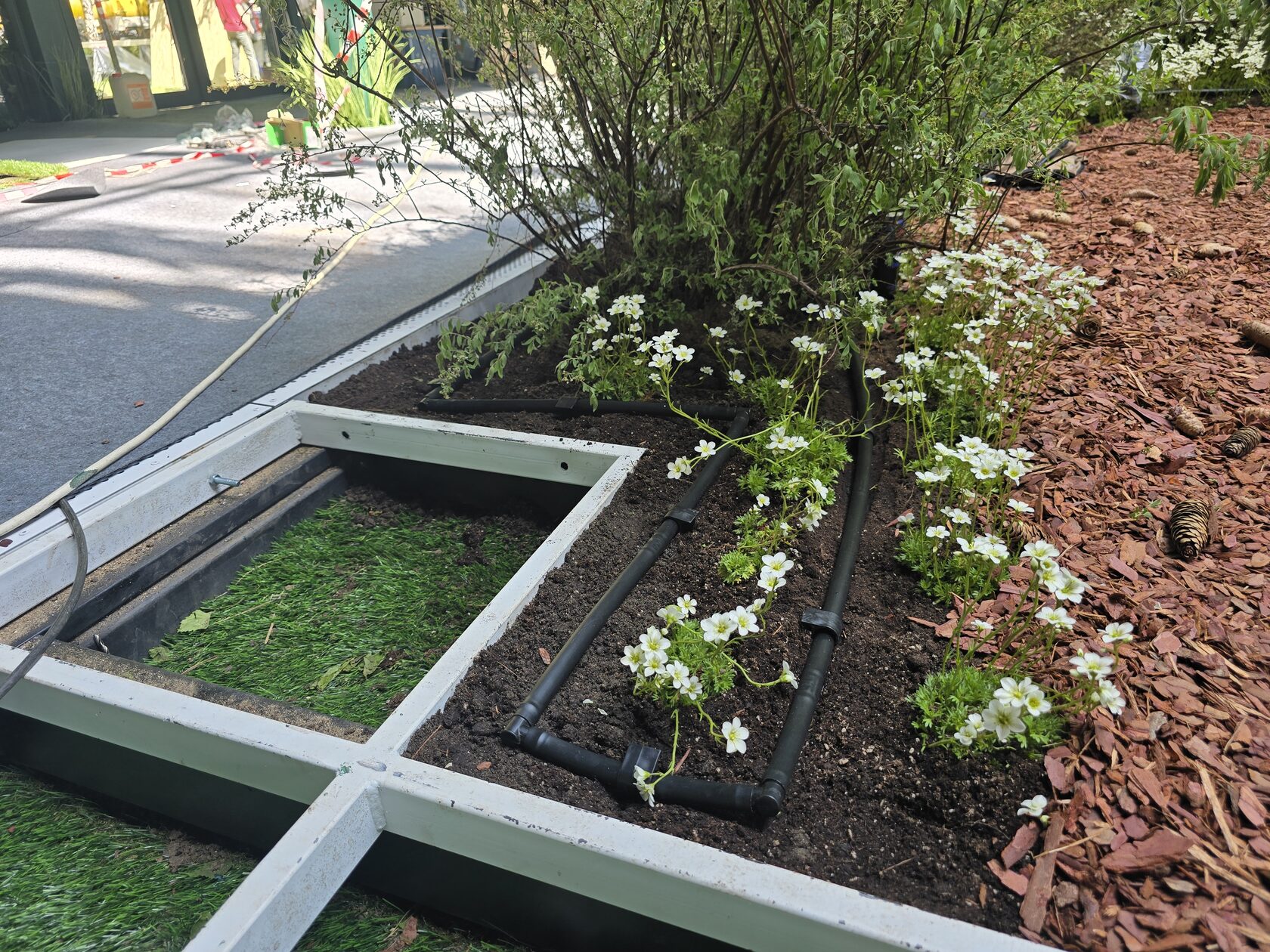

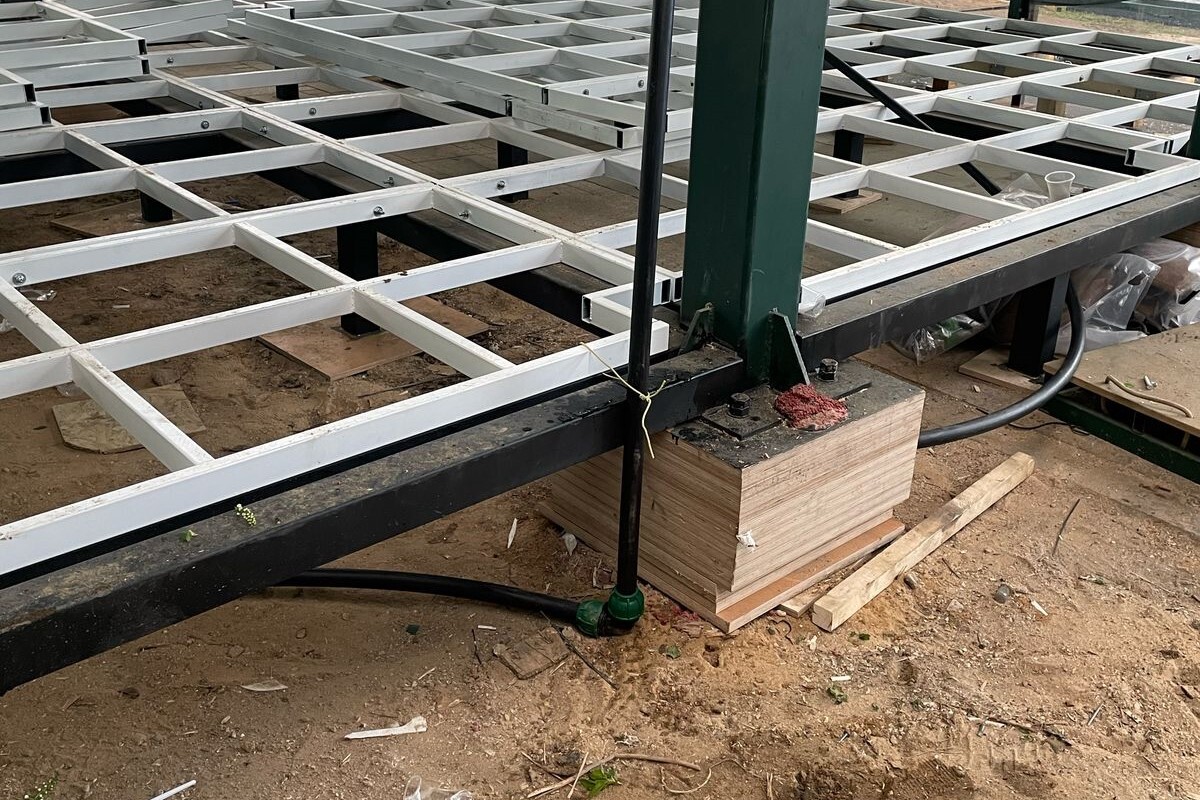

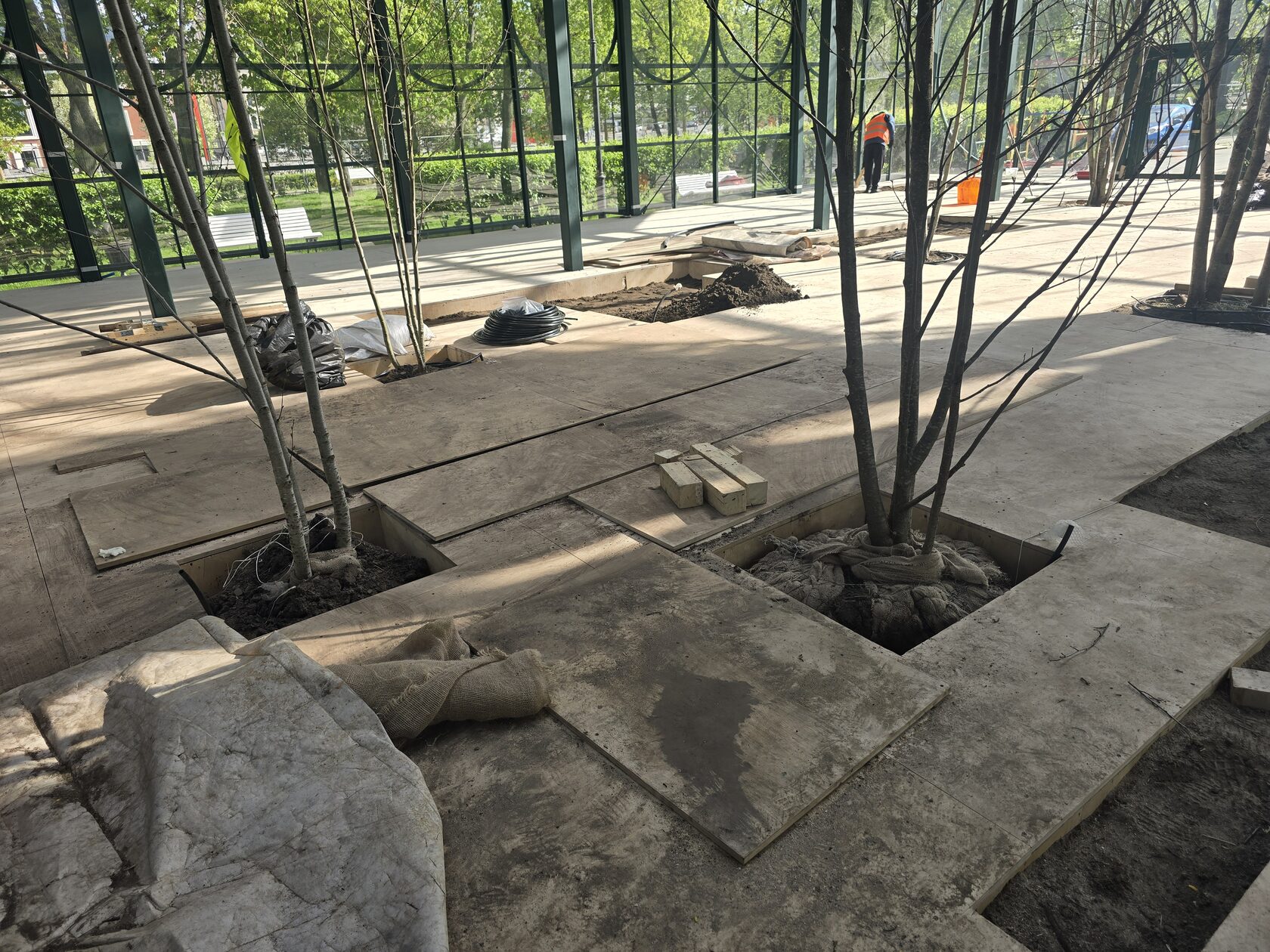

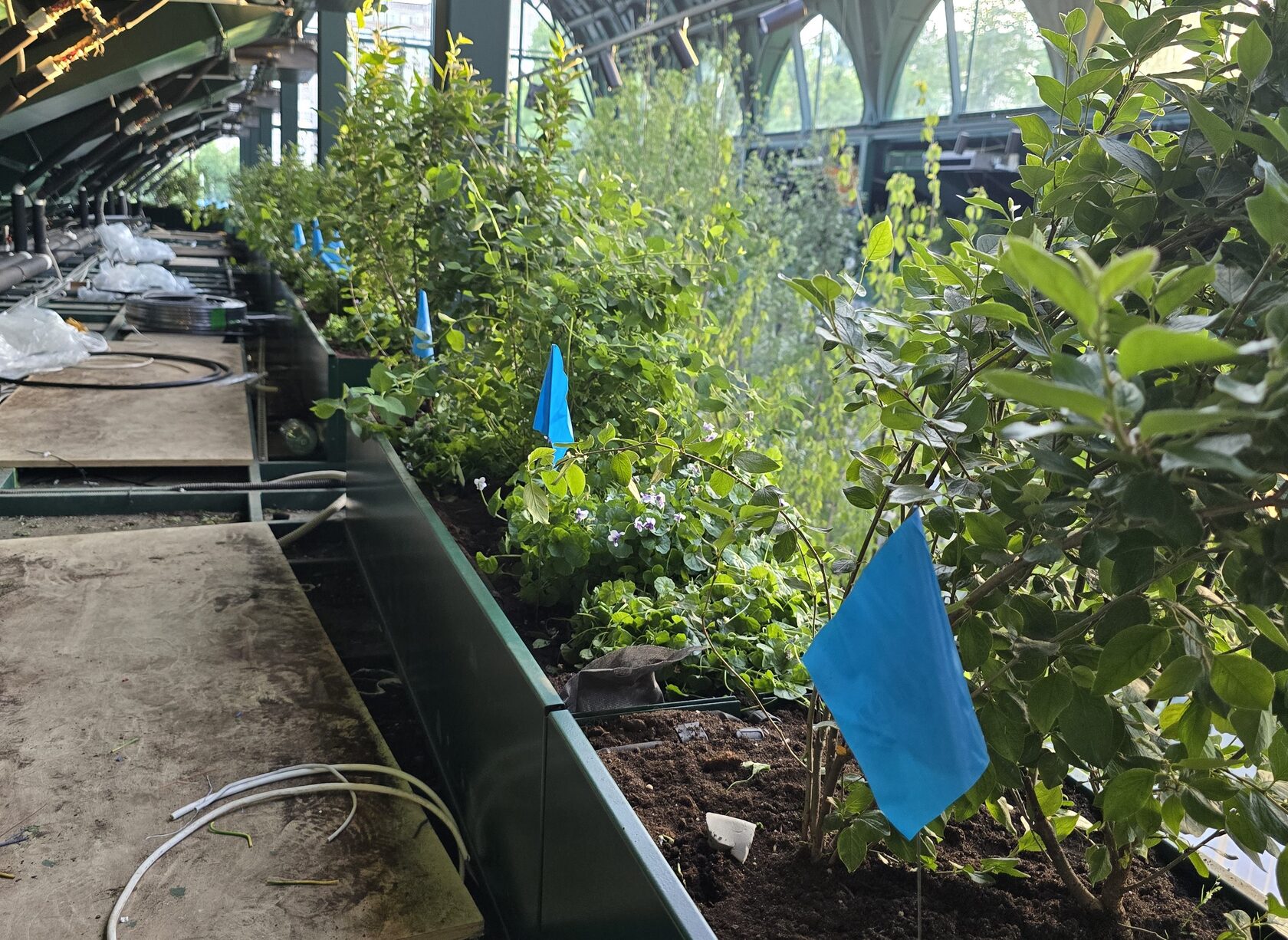

Монтажные работы внутри здания вокзала
На линиях были предусмотрены специальные отсечные краны. С их помощью обслуживающий персонал мог вручную отключить полив для мелких цветов в клумбе и оставить подачу воды только на кольца вокруг деревьев. Сверху вся эта инженерная сеть была засыпана декоративной корой и мульчей.
Дополняла интерьерную рощу внутренняя система тумана — она эффективно компенсировала сухую атмосферу закрытого помещения и дарила прохладу посетителям вокзала.
Дополняла интерьерную рощу внутренняя система тумана — она эффективно компенсировала сухую атмосферу закрытого помещения и дарила прохладу посетителям вокзала.
Проект на Болотной площади показал, что команда IQpoliv способна создать полностью автономную, скрытую от глаз инженерную систему, которая поддерживает безупречный вид более тысячи живых растений в самом сердце Москвы.
