Про различные варианты комплекса технических устройств под общим названием умный дом слышали практически все. Но есть и аналогичные системы, позволяющие организовать полив участков земли без постоянного присутствия человека. Что они собой представляют, как устроены? Об этом вы узнаете из статьи.
Что такое система автоматического полива
Система автополива – совокупность различных технических устройств, включенных в одну схему и служащих для орошения садового участка (парковой зоны). Управление процессом выполняется элементами автоматики. Главный из них – умный блок. В простейших системах для управления поливом используется таймер, в более сложных системах – контроллер. Большинство умных блоков дает возможность производить управление поливом, настройку (изменение) параметров программы дистанционно. Для этого нужно иметь под рукой смартфон или компьютер и способ связи с помощью Wi-Fi.
Основные элементы системы автоматического полива
Накопительная емкость
В системе полива она выполняет функцию источника воды. Заполнение резервуара производится из централизованной системы водоснабжения, колодца или скважины. Труба заводится в емкость сверху, там же располагается поплавок, реагирующий на изменение уровня жидкости в баке. При заполнении резервуара поплавок блокирует поступление в него воды, тем самым исключается ее перелив.
Монтировать систему автополива без резервуара нецелесообразно, особенно если жидкость поступает из магистрального водопровода. Аварии на линии, перепады давления – не редкость, следовательно, и система останется без воды или станет работать некорректно. К тому же в баке она прогревается до температуры воздуха, а холодная противопоказана большинству растений, влияет на них пагубно.
- Емкости выпускаются в большом ассортименте. Продукция отличается конфигурацией корпуса, габаритами, вместимостью и др. Точный расчет характеристик резервуара делается на этапе проектирования системы автополива. Для полива садового участка до 10 соток подходит емкость вместимостью 2 куба.
Насос
Служит для принудительной подачи воды в систему автополива из накопительной емкости. Наиболее частое решение для систем автополива – поверхностный многоступенчатый насос. Он подключается в нижней части емкости. Выбирается устройство по характеристикам (напору и расходу).
Насос оснащен блоком автоматики (прессконтролем), который обеспечивает его включение/выключение по команде с блока управления системой автополива.
- Между баком и насосом рекомендуется монтировать кран. При необходимости выполнить обслуживание или ремонт насоса он легко демонтируется – кран перекрывает линию подачи воды, и она не вытекает из резервуара.
Элементы обвязки емкости
Фильтр. Является элементом защиты, обеспечивающим очистку воды от механических примесей. Фильтр препятствует попаданию инородных микрочастиц в насос. Тем самым продлевается безремонтный срок эксплуатации перекачивающего устройства.
Узел продувки. Он необходим для присоединения компрессора для очистки от засоров механизмов и труб. Данная процедура выполняется также при консервации системы полива на зиму. В ходе такого сезонного обслуживания задача – удалить из нее остатки воды.
Набор фитингов. С их помощью производится соединение труб, подключение приборов и т. п.
Обратный клапан. Функция этого элемента системы автополива – блокировать перемещение жидкости по трубопроводу в обратном направлении после выключения насоса.
Узел продувки. Он необходим для присоединения компрессора для очистки от засоров механизмов и труб. Данная процедура выполняется также при консервации системы полива на зиму. В ходе такого сезонного обслуживания задача – удалить из нее остатки воды.
Набор фитингов. С их помощью производится соединение труб, подключение приборов и т. п.
Обратный клапан. Функция этого элемента системы автополива – блокировать перемещение жидкости по трубопроводу в обратном направлении после выключения насоса.

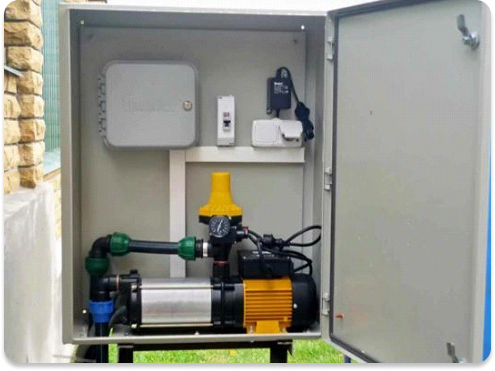

- Грамотный монтаж системы автополива предполагает установку насоса и элементов обвязки в металлическом боксе.
Система труб
Центральный элемент схемы – магистральная труба. В ней постоянно находится вода (под давлением). Он центральной линии отходят подающие линии к спринклерам (дождевателям), обеспечивающим полив каждой зоны.
Электромагнитные клапаны
Эти устройства регулируют подачу воды в линию, на которой они установлены. Открываются и закрываются по команде с блока управления (контроллера). Монтируются клапана под землей. Для упрощения доступа к ним располагаются в специальных боксах.
Дождеватели
Это специальные устройства, предназначенные для распыления (разбрызгивания) воды по участку в ответственной зоне. Радиус зависит от типа дождевателя и его характеристик. Устанавливаются на каждой линии полива в соответствии с проектной документацией.

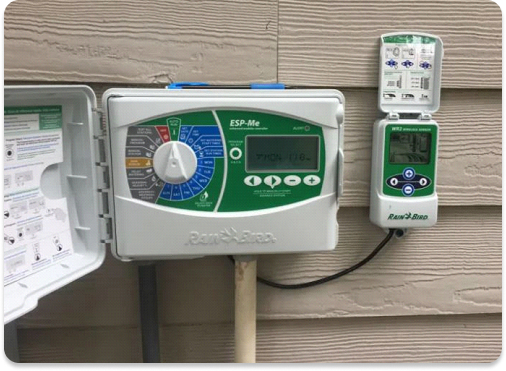

Контроллер
Это мозг всей системы автополива. От него к исполнительным механизмам (клапанам) идут провода, по которым передаются сигналы напряжением = 24 В. Контроллер, в зависимости от введенных пользователем данных (настройки) управляет включением электромагнитного клапана каждой линии, временем полива зоны ответственности (1 зона = 1 клапан) и отключением для завершения процесса орошения данного сегмента участка. Это необходимо для того, чтобы обеспечить индивидуальный полив растений. Их виды отличаются водопотреблением, поэтому автоматическая система исключает появление «проплешин» на территории или «заболоченных» участков. Управление выполняется с помощью выносного пульта, и может вестись непосредственно из дома.
Современные умные блоки позволяют управлять поливом дистанционно. Главное, чтобы была устойчивая связь. Собственнику не обязательно быть на участке. Достаточно иметь под рукой компьютер или смартфон, и за орошение своих соток можно не беспокоиться. Нужно лишь установить соответствующее приложение.
Дополнительные элементы системы автополива
Датчик влажности. Если он установлен в зоне полива, то сигнал с него позволяет контроллеру определить достаточность орошения на этом участке и дать команду на закрытие соответствующего клапана. Очень удобно, к примеру, если прошел небольшой дождик, поменялась погода (с солнечной на облачную), направление и сила ветра и т. п.
Датчик протока. Реагирует на движение воды в системе. Как только полив заканчивается, датчик отключает насос.
Датчик протока. Реагирует на движение воды в системе. Как только полив заканчивается, датчик отключает насос.
Надеемся, статья была полезной. Если хотите получить грамотно смонтированную и настроенную систему автополива, воспользуйтесь услугами специалистов. При выборе компании обращайте внимание не на цены (они примерно одинаковы), а на наличие сертификатов, условия гарантии, спектр оказываемых услуг (в первую очередь в плане технической поддержки).
