Монтаж системы автополива своими руками: Полное пошаговое руководство 2026
Если вы устали каждый вечер перетаскивать тяжелые шланги и задаетесь вопросом, как сделать автоматический полив на даче, вы попали по адресу. Эта пошаговая инструкция «Автополив своими руками» создана для тех, кто хочет разобраться в основах ландшафтной инженерии и сделать все грамотно с первого раза.
В этом руководстве мы разберем весь процесс от А до Я: как проводится разметка участка под автополив, какие трубы и фитинги выбрать, и как запустить систему автополива без риска затопить участок.
В этом руководстве мы разберем весь процесс от А до Я: как проводится разметка участка под автополив, какие трубы и фитинги выбрать, и как запустить систему автополива без риска затопить участок.
Стоит ли делать автополив своими руками? Честное сравнение подходов
Часто кажется, что купить готовый комплект автополива на 6 соток в строительном гипермаркете — это простое и дешевое решение. Но ландшафт каждого участка индивидуален, а монтаж системы автополива для газона, цена которого складывается из сотен деталей, имеет много подводных камней.
Самостоятельный монтаж (DIY) vs Профессиональная установка «под ключ»
Ниже приведено объективное сравнение двух подходов, которое поможет вам оценить свои силы, бюджет и риски.
Что такое система автополива и как она работает
Прежде чем браться за лопату, нужно разобраться в основах. Автоматический полив дачного участка — это не просто «шланг с дырками», а сложная инженерная сеть. Набор оборудования, который позволяет ухаживать за ландшафтом без вашего постоянного участия.
Из чего состоит «умный» полив:
Принцип работы за 30 секунд: В заданное время (мы рекомендуем поздно вечером) контроллер подает сигнал (24В) на соленоид клапана. Клапан открывается, и вода под напором устремляется в конкретную зону полива. Под воздействием давления штоки дождевателей выдвигаются из земли, и форсунки (например, экономичные ротаторы) начинают орошение.
Как только программа завершена, давление падает, клапаны закрываются, и спринклеры мгновенно «прячутся» обратно в уровень с газоном. Это делает систему абсолютно невидимой и безопасной для стрижки газонокосилкой.
Важный нюанс: Хотя система работает сама, инженерный подход IQpoliv подразумевает периодическую корректировку программ (хотя бы раз в месяц), чтобы адаптировать полив под меняющиеся потребности растений и погоду.
Из чего состоит «умный» полив:
- Насосная станция и накопитель: Обеспечивают стабильное давление воды в системе автополива.
- Магистральный трубопровод: «Артерии» системы из первичного ПНД.
- Электромагнитные клапаны: «Краны», которые открываются по команде.
- Дождеватели (спринклеры): Исполнительные устройства, спрятанные в земле.
- Контроллер («Мозг»): Управляет всем процессом и связывается с датчиками погоды.
Принцип работы за 30 секунд: В заданное время (мы рекомендуем поздно вечером) контроллер подает сигнал (24В) на соленоид клапана. Клапан открывается, и вода под напором устремляется в конкретную зону полива. Под воздействием давления штоки дождевателей выдвигаются из земли, и форсунки (например, экономичные ротаторы) начинают орошение.
Как только программа завершена, давление падает, клапаны закрываются, и спринклеры мгновенно «прячутся» обратно в уровень с газоном. Это делает систему абсолютно невидимой и безопасной для стрижки газонокосилкой.
Важный нюанс: Хотя система работает сама, инженерный подход IQpoliv подразумевает периодическую корректировку программ (хотя бы раз в месяц), чтобы адаптировать полив под меняющиеся потребности растений и погоду.
Шаг 0: Проектирование — 90% успеха системы
Если вы решили реализовать автополив своими руками для дачи, забудьте о рисовании «кружочков на глаз». Проектирование — это не творчество, а математика. Многие совершают фатальную ошибку, пытаясь скопировать готовые схемы автополива для дачи из интернета. Но помните: проект соседа вам не подойдет, так как у вас другой дебит скважины, иная геометрия посадок и свои потери давления.
Анализ участка: Дебит источника и давление
Нельзя просто «воткнуть» систему в садовый кран. Любой правильный расчет автополива начинается с замера характеристик источника воды.
Тест с ведром (Определение дебита): Откройте кран магистрали или скважины на полную мощность и засеките время наполнения 10-литрового ведра.
Диаметр трубы и гидравлические потери: Почему мы в IQpoliv категорически запрещаем использовать для магистрали трубу 1/2 дюйма? Согласно законам гидравлики, потери напора на трение в узкой трубе колоссальны. Вода потеряет всю энергию еще на пути к спринклеру. Минимум для старта магистрали — ПНД труба 32 мм.
Тест с ведром (Определение дебита): Откройте кран магистрали или скважины на полную мощность и засеките время наполнения 10-литрового ведра.
- Пример: Если ведро набралось за 15 секунд, ваш дебит — 40 л/мин (2.4 м³/час).
- Зачем это нужно: Исходя из этой цифры, мы рассчитываем количество форсунок на одну зону. Если суммарное потребление форсунок превысит дебит, система просто не поднимется.
Диаметр трубы и гидравлические потери: Почему мы в IQpoliv категорически запрещаем использовать для магистрали трубу 1/2 дюйма? Согласно законам гидравлики, потери напора на трение в узкой трубе колоссальны. Вода потеряет всю энергию еще на пути к спринклеру. Минимум для старта магистрали — ПНД труба 32 мм.
Гидравлический расчет и зонирование
Воды из скважины никогда не хватит, чтобы полить весь участок одновременно. Поэтому территорию разбивают на зоны полива (линии). На каждую линию ставится свой электромагнитный клапан, который открывается в свое время.
Стандарт IQpoliv по зонированию: Мы оптимизируем проект. Там, где западные мануалы предлагают 6 зон, мы, опираясь на расчет динамического давления, часто делаем 4 эффективных зоны. Это экономит бюджет на контроллерах и клапанах, не снижая качества полива.
Стандарт IQpoliv по зонированию: Мы оптимизируем проект. Там, где западные мануалы предлагают 6 зон, мы, опираясь на расчет динамического давления, часто делаем 4 эффективных зоны. Это экономит бюджет на контроллерах и клапанах, не снижая качества полива.
Примеры схем расстановки дождевателей
Многие считают, что проектирование полива — это просто расстановка спринклеров по углам участка. Это самое опасное заблуждение, которое в первый же жаркий месяц приводит к появлению желтых выгоревших пятен.
В IQpoliv мы не гадаем, куда долетит вода. Мы используем жесткий инженерный стандарт, который гарантирует жизнь вашим растениям даже в аномальную засуху.
Главный секрет: Принцип «Голова к голове»

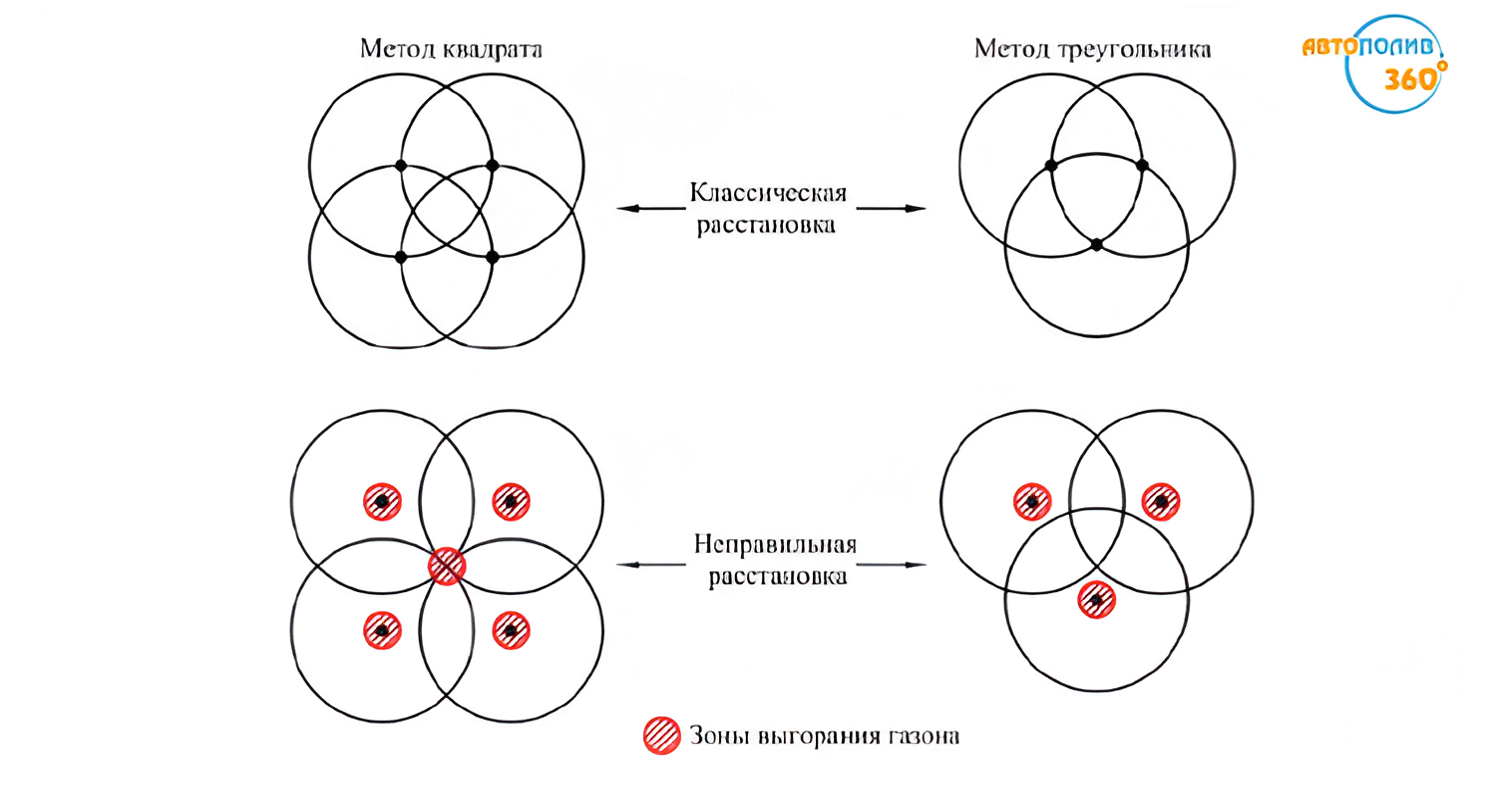

Ниже наглядно показано, почему «экономная» расстановка без перекрытия — это прямой путь к повторным раскопкам и переделке всей системы.
В IQpoliv мы не гадаем, куда долетит вода. Мы используем жесткий инженерный стандарт, который гарантирует жизнь вашим растениям даже в аномальную засуху.
Главный секрет: Принцип «Голова к голове»

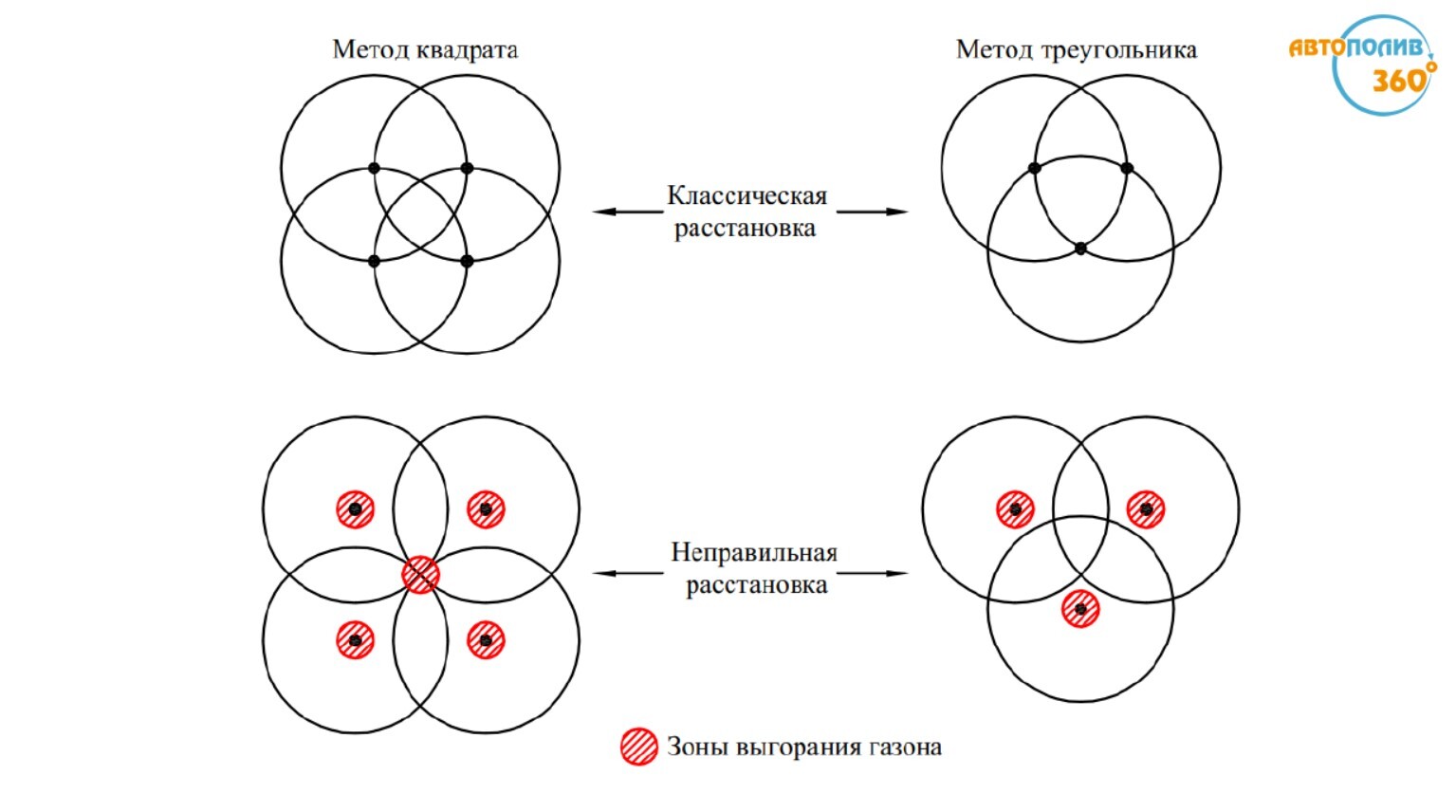

Ниже наглядно показано, почему «экономная» расстановка без перекрытия — это прямой путь к повторным раскопкам и переделке всей системы.
Шаг 1: Выбор оборудования — из чего состоит надежная система
Правильный выбор оборудования для автополива — это гарантия того, что инженерная сеть проработает 10–15 лет, а не потребует раскопок газона уже следующей весной. Многие новички пытаются сэкономить, покупая «безымянный» пластик на рынках, но качественные профессиональные материалы окупают себя в первый же сезон за счет отсутствия протечек и точного расхода воды.
Сравнение лидеров: Hunter vs Rain Bird vs Irritrol
На текущем рынке основной выбор стоит между американскими и европейскими брендами, которые по-прежнему доступны в РФ. Зачастую клиенты просят провести сравнение систем автополива Hunter и Rain Bird, а также интересуются брендом Irritrol (часть концерна Toro), который позволяет оптимизировать бюджет без потери «профессионального» статуса.
Мы в IQpoliv протестировали сотни объектов и в большинстве проектов отдаем предпочтение Hunter Industries. Ниже в таблице наглядно показано, почему эксперты выбирают именно этот бренд.
Мы в IQpoliv протестировали сотни объектов и в большинстве проектов отдаем предпочтение Hunter Industries. Ниже в таблице наглядно показано, почему эксперты выбирают именно этот бренд.
Шаг 2: Пошаговый монтаж системы своими руками (Инженерный регламент)
Когда проект готов и оборудование закуплено, начинается этап реализации. Эта подробная монтаж автополива инструкция поможет вам избежать классических ошибок, из-за которых весной приходится проводить повторные раскопки.

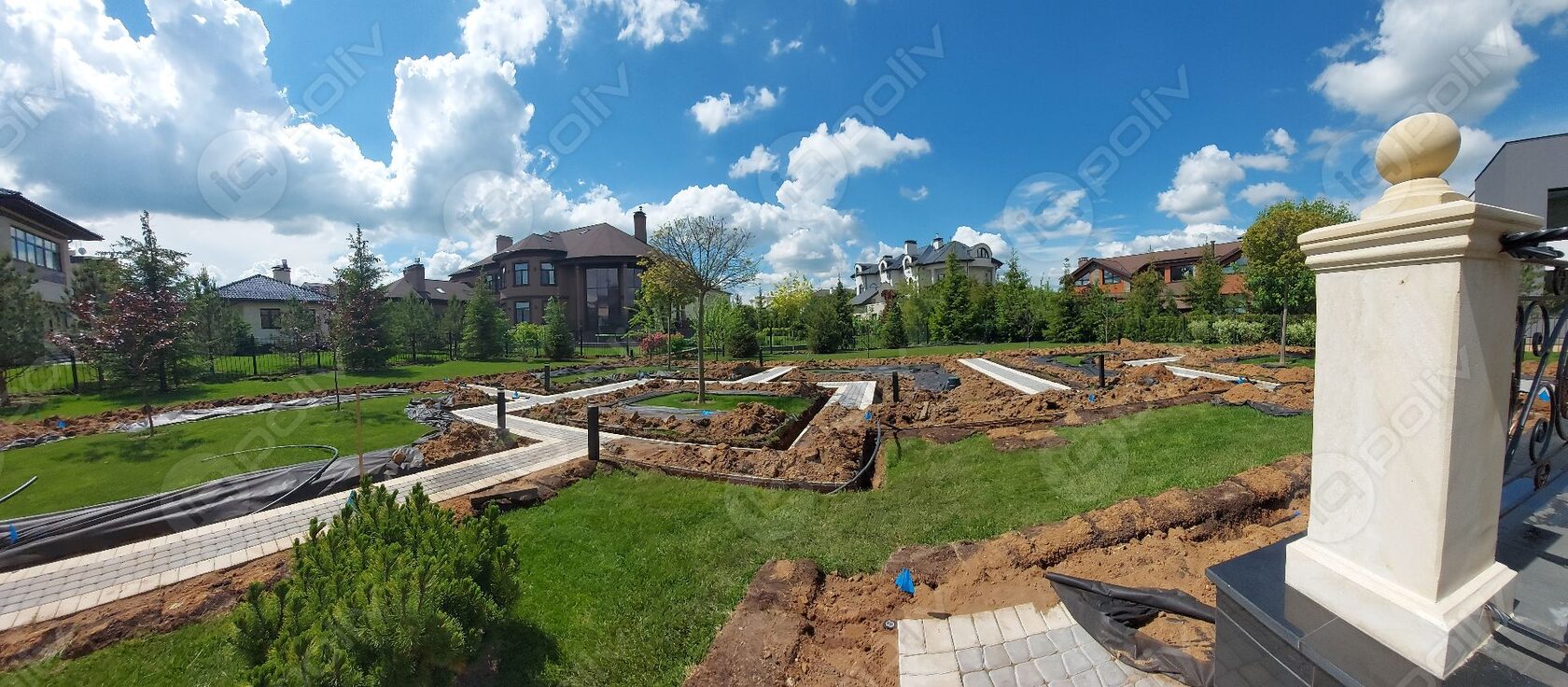

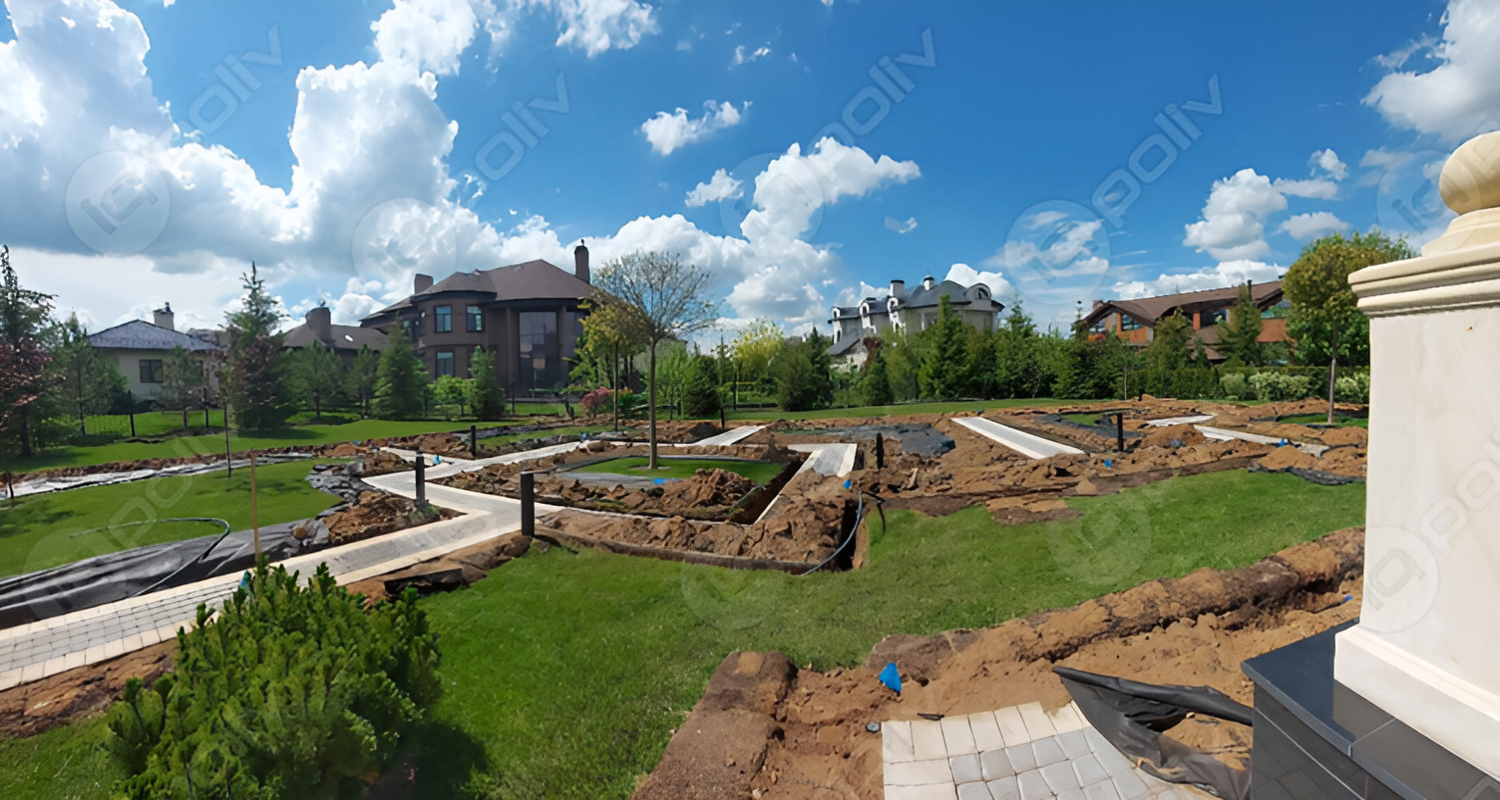

1. Разметка территории и земляные работы
Любая автополив для дачи пошаговая инструкция начинается с выноса проекта в натуру. Используйте колышки и строительную шнурку или сигнальную краску. Отметьте трассы магистралей и точки установки каждого дождевателя.
- Копка траншей: Оптимальная глубина — 30–40 см. Этого достаточно для защиты труб от механических повреждений и безопасной аэрации газона.
- Работа с дерном: Если монтаж идет по готовому газону, нарезайте дерн квадратами и складывайте на пленку.
- Дренажная подушка: На плотных суглинках дно траншеи желательно просыпать слоем песка (5 см), чтобы при сезонном пучении грунта камни не повредили ПНД трубу.

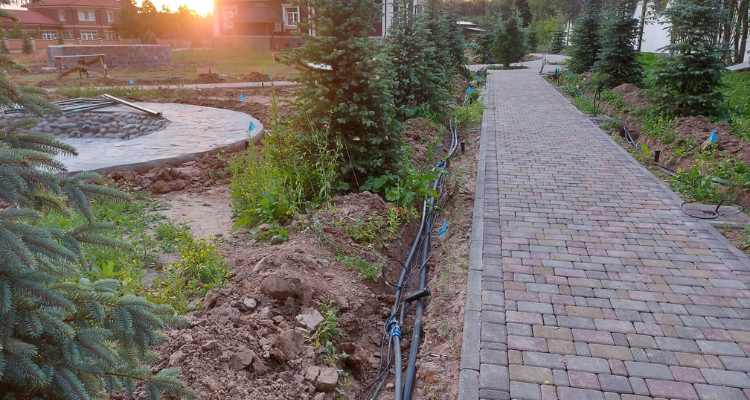

2. Сборка трубопровода и установка седелок
Разметка участка под укладку труб автополива завершена — пора раскатывать ПНД бухты. Трубу укладывают на дно траншеи змейкой, без сильного натяжения. Пластик сужается при охлаждении, поэтому нужен небольшой запас длины.
Для отвода воды от основной трубы к каждому дождевателю профессионалы используют седелки (хомутовые отводы). Седелка обжимает трубу, после чего внутри высверливается отверстие.
Далее к седелке монтируется гибкое колено (Swing Joint). Это шарнирное соединение из гибкой трубки и резьбовых уголков. Если на дождеватель наедет газонокосилка или наступит человек, гибкое колено просто сыграет вниз, как пружина, и пластик не треснет. Жестко вкручивать спринклер в трубу категорически запрещено!
Для отвода воды от основной трубы к каждому дождевателю профессионалы используют седелки (хомутовые отводы). Седелка обжимает трубу, после чего внутри высверливается отверстие.
Далее к седелке монтируется гибкое колено (Swing Joint). Это шарнирное соединение из гибкой трубки и резьбовых уголков. Если на дождеватель наедет газонокосилка или наступит человек, гибкое колено просто сыграет вниз, как пружина, и пластик не треснет. Жестко вкручивать спринклер в трубу категорически запрещено!
3. Монтаж клапанных групп и боксов
Все электромагнитные клапаны собираются в единый узел — гребенку (коллектор).
- Герметичность: Используйте компрессионные фитинги с накидными гайками. Для уплотнения резьбы мы рекомендуем нить (Tangit Uni-Lock) или качественную фум-ленту.
- Дренаж бокса: Напоминаем совет эксперта — под клапанным боксом обязательна подушка из щебня (15–20 см), чтобы провода и соленоиды не плавали в грязи после ливней.
4. Установка дождевателей
Прикручиваем корпуса спринклеров к гибким коленам. Главная задача — выставить высоту: крышка дождевателя должна быть строго вровень с поверхностью грунта.
- Важное правило: На этапе монтажа форсунки (сопла) не накручиваем! В корпусах должны стоять заводские промывочные заглушки, чтобы строительный мусор не забил систему при первом запуске.
5. Автоматика: подключение контроллера и датчика дождя
Теперь подключаем «мозги» системы. Контроллер (пульт) будет открывать клапаны по расписанию (напоминаем: поздно вечером).
- Прокладка кабеля: Используйте многожильный кабель (например, ПВС), который обязательно прячется в ПНД гофру или техническую трубу для защиты от лопат и грызунов.
- Влагозащитные коннекторы: Скрутки проводов в клапанном боксе изолируются только специальными гелевыми муфтами (влагозащитными коннекторами). Обычная изолента в условиях сырости сгниет за месяц, что приведет к короткому замыканию.
- Датчик дождя: Монтируется на открытом месте. Он заблокирует полив, если пойдет дождь, экономя ресурс насоса и ваши деньги.
Решения для разных зон участка (Специфика)
Универсального решения не существует. То, что идеально подходит для травы, убьет помидоры. Грамотный расчет системы автоматического полива для огорода кардинально отличается от проектирования лужайки.
Мы подготовили краткую шпаргалку по типам зон. Переключайтесь между вкладками, чтобы узнать нюансы:
Мы подготовили краткую шпаргалку по типам зон. Переключайтесь между вкладками, чтобы узнать нюансы:
Шаг 3: Промывка, опрессовка и настройка «мозгов»
Монтаж окончен, но прежде чем наслаждаться результатом, систему нужно правильно «оживить». В IQpoliv этот этап строго регламентирован, чтобы исключить поломки в первую же минуту работы.
1. Промывка системы (Flushing)
Это этап, который игнорируют 90% новичков. Внутри труб после монтажа всегда остается песок, земля и пластиковая стружка. Если сразу поставить форсунки — они мгновенно забьются.
2. Опрессовка: проверка на прочность
Опрессовка — это испытание системы максимальным рабочим давлением. Мы проводим её до того, как окончательно засыплем все узлы и траншеи.
3. Установка форсунок и настройка секторов
Только теперь накручиваем рабочие сопла (MP Rotator или спреи).
4. Программирование контроллера (Режим эксплуатации)
Теперь переходим к «мозгам». Настройка программы — это то, к чему нужно возвращаться хотя бы раз в месяц.
1. Промывка системы (Flushing)
Это этап, который игнорируют 90% новичков. Внутри труб после монтажа всегда остается песок, земля и пластиковая стружка. Если сразу поставить форсунки — они мгновенно забьются.
- Процесс: Снимите форсунки, оставьте только промывочные заглушки. Откройте первый клапан на гребенке вручную (поворотом соленоида на 1/4 оборота) и включите насос на 2–3 минуты для каждой зоны.
- Результат: Когда из дождевателей пойдет чистая вода без примесей — магистраль чиста.
2. Опрессовка: проверка на прочность
Опрессовка — это испытание системы максимальным рабочим давлением. Мы проводим её до того, как окончательно засыплем все узлы и траншеи.
- Герметичность: Проверьте все соединения в клапанном боксе, места установки седелок и стыки труб. Нигде не должно быть даже малейшего «подпотевания» воды.
- Давление: Убедитесь, что насос выдает проектные показатели (например, 3.5–4 бар). Если давление падает — ищите утечку или проверяйте расчет дебита.
3. Установка форсунок и настройка секторов
Только теперь накручиваем рабочие сопла (MP Rotator или спреи).
- Стандарт Head-to-Head: Проверьте перекрытие. Струя одного дождевателя должна добивать до корпуса соседнего — это железное правило Hunter и IQpoliv для отсутствия сухих пятен.
- Настройка секторов: С помощью ключа выставите границы полива так, чтобы вода не попадала на фасады окон, заборы и дорожки. Это защитит дом от известкового налета.
4. Программирование контроллера (Режим эксплуатации)
Теперь переходим к «мозгам». Настройка программы — это то, к чему нужно возвращаться хотя бы раз в месяц.
- Время старта — Поздно вечером. Мы настраиваем полив на ночные или поздние вечерние часы (после 21:00). Это исключает испарение воды на солнце и дает ей максимально напитать почву.
- Частота: Для установившегося ландшафта достаточно 2–3 раза в неделю. Полив «каждый день» нужен только в первые 14 дней для приживаемости нового рулонного газона.
- Датчик дождя: Проверьте его активацию в меню. Это ваша главная защита от ненужных трат воды и ресурса насоса.
Сезонное обслуживание и зимняя консервация
Многие владельцы считают, что автоматика полностью освобождает их от забот, но в российском климате долговечность системы напрямую зависит от правильного ухода. Метод «оно само сольется» у нас не работает. Зимняя консервация системы автополива — это не просто рекомендация, а обязательное условие выживания оборудования.
Из-за обратных клапанов, узлов автоматики и особенностей рельефа вода никогда не уйдет из труб самотеком. Если ее не удалить, при первых заморозках физика сделает свое дело: лед расширится и безвозвратно разрушит латунные фитинги, пластиковые корпуса дождевателей и дорогостоящую насосную станцию.
Из-за обратных клапанов, узлов автоматики и особенностей рельефа вода никогда не уйдет из труб самотеком. Если ее не удалить, при первых заморозках физика сделает свое дело: лед расширится и безвозвратно разрушит латунные фитинги, пластиковые корпуса дождевателей и дорогостоящую насосную станцию.
Этап 1: Осенняя консервация (Продувка системы)
Процедура проводится в октябре, до наступления устойчивых отрицательных температур.
- Оборудование: Мы используем только мощный промышленный компрессор. Обычный автомобильный «свисток» не подойдет — у него не хватит объема воздуха, чтобы вытолкнуть тяжелую водяную пробку из магистральной трубы (особенно диаметром 40 мм).
- Процесс: Компрессор подключается к специальному «узлу продувки», который мы проектируем сразу за насосом. Воздух подается в каждую зону по очереди.

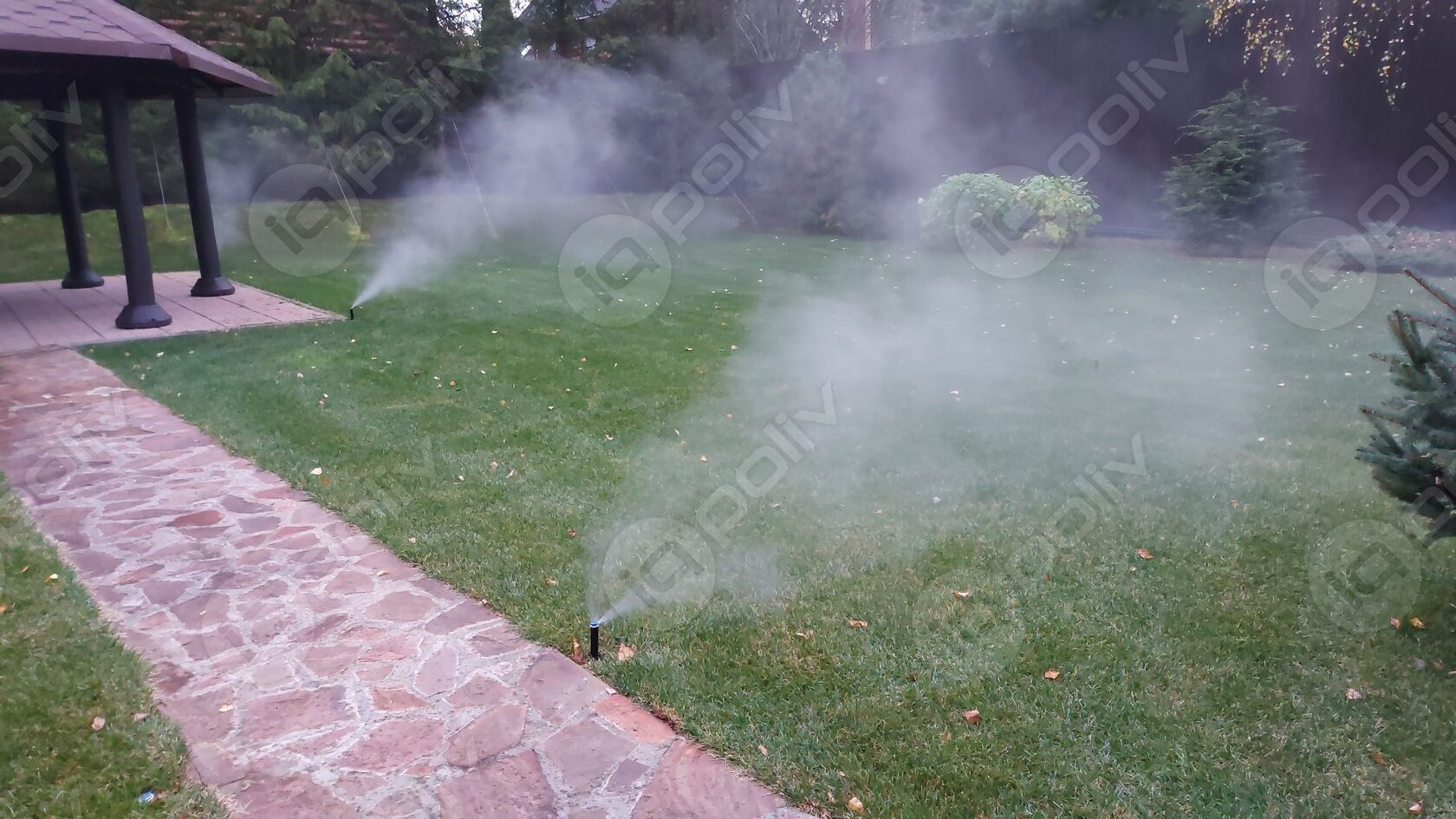

- Маркер готовности: Сначала из дождевателей бьет вода, затем идет водно-воздушная смесь. Вы должны дождаться момента, когда из форсунок пойдет чистое шипение и вырвется холодный «пар» (туман). Это профессиональный признак того, что линия пуста.
- Нюанс профи: После продувки обязательно оставьте все шаровые краны и водяные розетки в полуоткрытом состоянии. Это гарантирует, что их корпуса не лопнут от расширения остаточного конденсата.
Этап 2: Весенний запуск (Ревизия и чистка)
Весной недостаточно просто включить розетку. После зимнего простоя система требует тщательной инспекции.
Самый важный этап — проверка системы фильтрации. На одном из наших объектов при вскрытии дискового фильтра весной мы обнаружили слой рыжей слизи, а вода была черной, как чернила. Если проигнорировать этот момент и запустить систему «как есть», грязь мгновенно забьет мембраны электромагнитных клапанов и тонкие сопла форсунок-ротаторов.
Регламент весеннего сервиса от IQpoliv:
Самый важный этап — проверка системы фильтрации. На одном из наших объектов при вскрытии дискового фильтра весной мы обнаружили слой рыжей слизи, а вода была черной, как чернила. Если проигнорировать этот момент и запустить систему «как есть», грязь мгновенно забьет мембраны электромагнитных клапанов и тонкие сопла форсунок-ротаторов.
Регламент весеннего сервиса от IQpoliv:
- Чистка фильтров: Промывка дисковых элементов (при сильном налете — с применением кислоты).
- Подготовка накопительного узла: Проверка механического поплавка на «залипание» и осмотр всех соединений, которые могли ослабнуть из-за пучения грунта.
- Сборка насоса: Установка на место сливных болтов и штуцеров.
- Позонная пусконаладка: Промывка индивидуальных фильтров в каждом спринклере и корректировка секторов полива, которые могли сбиться за зиму.
ТОП-7 ошибок при монтаже и эксплуатации: мнение эксперта
Как показывает практика IQpoliv, именно на простых вещах новички и «универсальные строители» совершают фатальные ошибки.
- Полив «рано утром» (Ловушка для новичков). В интернете часто пишут, что поливать нужно на рассвете. Юрий Мохов подчеркивает: мы настраиваем систему на поздний вечер. Ночной полив позволяет влаге глубоко напитать корни, не испаряясь на солнце. Утренний полив — это исключение, а не правило.
- Жесткий монтаж дождевателей. Никогда не вкручивайте спринклер напрямую в магистральную трубу. Без использования Swing Joint (гибкого колена) любой наезд газонокосилки или неосторожный шаг приведет к тому, что дождеватель сработает как рычаг и выломает кусок основной трубы.
- Игнорирование промывки (Flushing). Накрутить форсунки MP Rotator сразу после сборки труб — верный способ их «убить». Пластиковая стружка и песок из траншеи мгновенно забивают тонкие сопла. Сначала — промывка через заглушки до чистой воды, и только потом — установка форсунок.
- «Мракобесие» с диаметром труб. Использование трубы 1/2" или 20-25 мм для длинных магистралей — классика ошибок. Из-за огромных потерь давления на трение форсунки в конце линии просто не поднимутся. Наш стандарт — ПНД 32 мм или 40 мм.
- Скрутки на изоленте в земле. Обычная изолента в клапанном боксе сгниет за месяц. Окисление контактов приведет к тому, что контроллер перестанет видеть клапаны. Мы используем только гелевые влагозащитные муфты, которые сохраняют контакт десятилетиями.
- Отсутствие дренажа под клапанным боксом. Если не сделать подушку из щебня, после первого же ливня ваши электромагнитные клапаны будут плавать в рыжей жиже. Это затрудняет обслуживание и портит оборудование.
- Консервация автомобильным компрессором. У маленького компрессора не хватает объема воздуха, чтобы «протолкнуть» воду из всех низин системы. Вы можете дуть в систему час, но вода останется в трубах, и весной вы обнаружите лопнувшие фитинги. Только промышленный компрессор и эффект «холодного пара» гарантируют безопасность.
FAQ: Ответы на частые вопросы
На какую глубину копать траншеи?
Оптимальная глубина — 30–40 см. Это защитит трубы от штыковой лопаты садовника и зубьев аэратора при обслуживании газона. Копать ниже уровня промерзания грунта (1.5 метра) не нужно — система на зиму продувается от воды.
Можно ли делать полив от насосной станции дома?
Выбор насосного оборудования для полива — это отдельный инженерный расчет. Под автополив ставится отдельный мощный центробежный насос и накопительная емкость.Бытовые насосные станции рассчитаны на кратковременное включение (помыть руки, включить душ). Автоматический полив дачи требует огромного объема воды в течение нескольких часов. Бытовой насос быстро перегреется и сгорит. Под автополив ставится отдельный мощный центробежный насос и накопительная емкость.
Сколько служит система?
При грамотном монтаже и регулярном обслуживании трубы ПНД служат до 50 лет, а профессиональные дождеватели и клапаны — 10–15 лет. Главное условие долголетия — правильная зимняя консервация.
Подводим итоги: делать автополив самому или доверить инженерам
Создать автополив своими руками для начинающих — задача амбициозная, но выполнимая, если вы готовы потратить пару недель на изучение гидравлики, расчет давления и земляные работы. Но помните: цена ошибки — погибший газон и выброшенные на ветер деньги за сгоревший насос.
Если вы хотите получить идеальный результат с первого раза и официальную гарантию по договору — доверьте эту задачу профессионалам. Команда IQpoliv избавит вас от головной боли.
Если вы хотите получить идеальный результат с первого раза и официальную гарантию по договору — доверьте эту задачу профессионалам. Команда IQpoliv избавит вас от головной боли.
